【FAQ0028-1】모터 전압 200V class의 경우(표준전압) "교류 차단(A)으로 변경 방법"

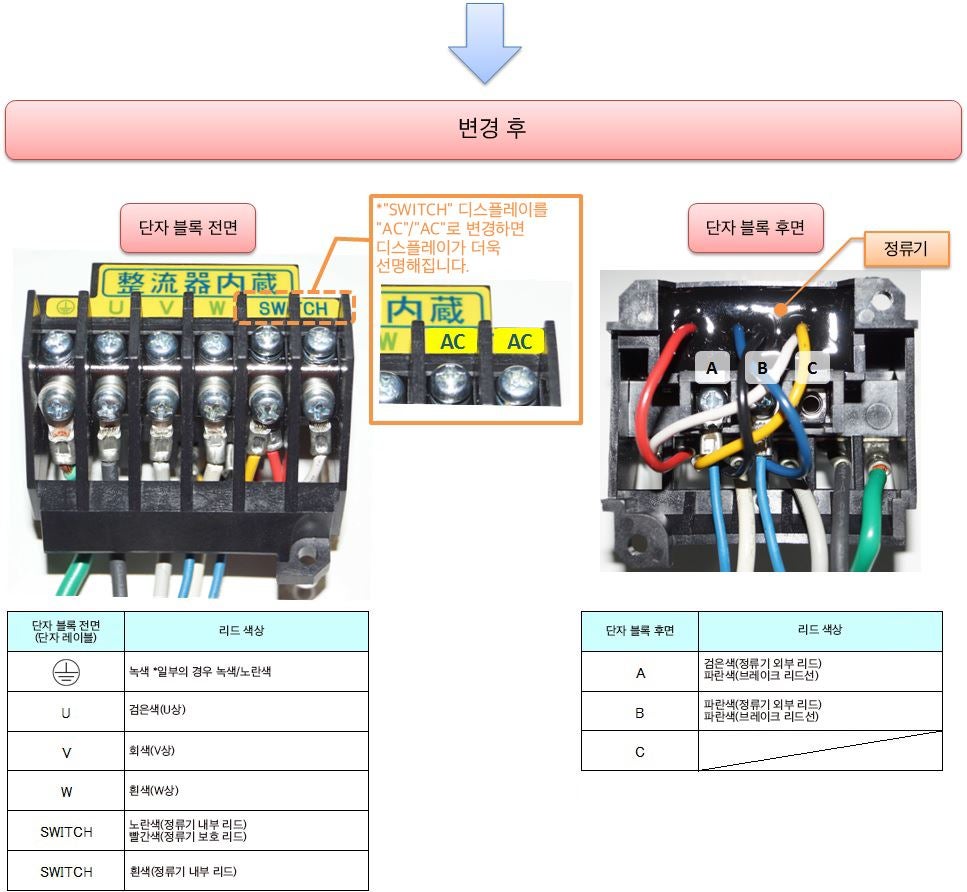

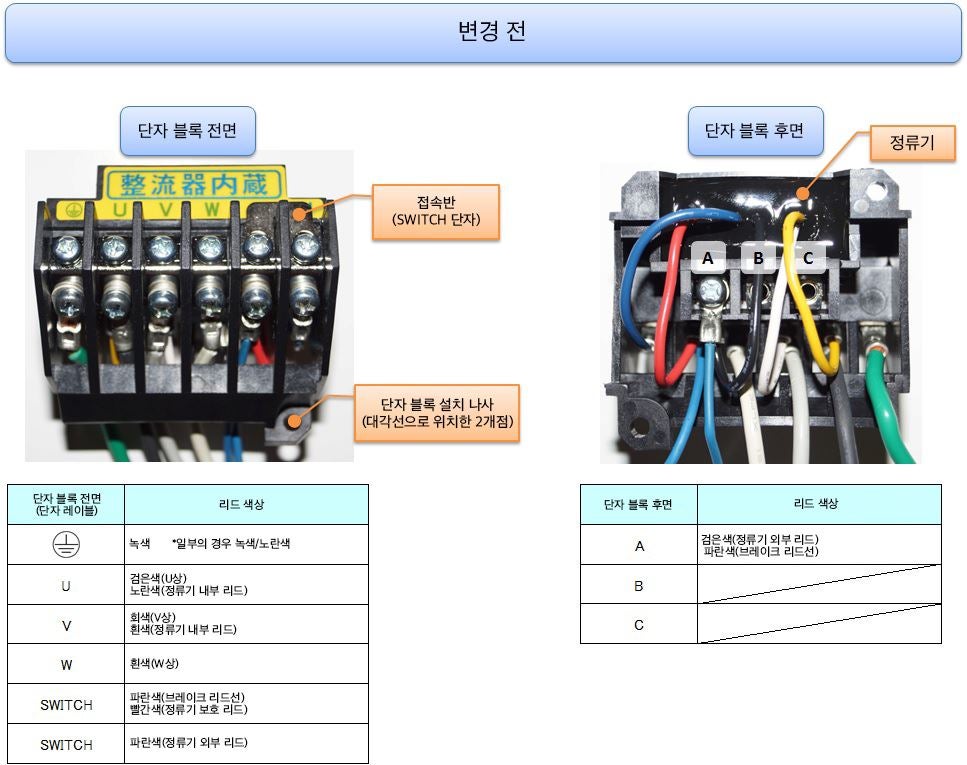

변경 전후의 단자 박스 사진을 참조하여 절차를 따라 작업하십시오.

*사용자가 직접 배선을 변경하여 발생한 문제는 보증에 적용되지 않습니다. 주의하십시오.

(1) 단자 박스 덮개를 제거합니다.

(2) SWITCH 단자에서 단락된 접속반을 제거합니다.

(3) 단자 블록의 설치 나사 두 개를 제거하고 단자 블록을 제거합니다.

　　(삽입된 리드가 연선인 경우, 단자 블록을 360도 돌린 후 단자 박스에서 제거합니다.)

(4) 정류기 내부의 리드(흰색 및 노란색)를 제거합니다.

　　(U상 및 V상에 장착된 정류기 내부의 흰색 및 노란색 리드를 제거합니다. 원래 위치에 검은색(U상)

     및 회색(V상) 리드를 설치합니다.)

(5) 정류기 외부의 리드(파란색), 정류기 보호 리드(빨간색) 및 SWITCH 단자에 부착된 브레이크

     리드선(파란색)을 제거합니다.

(6) 단자 블록 후면에서 단자 B로 연결되는 정류기 외부 리드(파란색)와 브레이크 리드선(파란색)을

     설치하고 단락시킵니다.

      *단자 나사 한 개(스프링 와셔가 있는 십자 납작 머리 나사 M3.5x6)를 준비하십시오.

(7) 단자 블록 전면의 SWITCH 단자에 제거했던 정류기 내부 리드를 설치합니다.

(8) 단자 블록 전면의 SWITCH 단자에 제거했던 정류기 내부 리드(노란색)와 정류기

     보호 리드(빨간색)를 설치하고 단락시킵니다.

(9) 단자 블록을 돌려 리드를 꼬고 단자 박스 케이스를 설치한 후 나사로 조입니다.

     *리드를 자르지 않도록 주의하십시오.

◆단자 박스에 단자 블록을 설치한 후 전원 공급 리드를 연결하고 고정 나사로 단자

   박스 덮개를 설치합니다.

 [주의!]

*브레이크 전원 공급 장치는 SWITCH 단자에 연결되어야 합니다.

*브레이크 전원 공급 장치는 인버터를 우회해야 합니다. (인버터 기본 측에서 공급)

◆단자 레이블 SWTICH 디스플레이를 "AC"/"AC"로 변경하면 디스플레이가 더욱 선명해집니다.
