【FAQ0074】"교류 차단(B)", "직류 차단" 및 "교류 차단(A)" 브레이크 배선 방법 간의 차이점을 설명해 주십시오.

브레이크 배선 방법에는 "교류 차단(B)", "직류 차단" 및 "교류 차단(A)" 등 세 가지가 있습니다.

다음의 결선 종류와 선택 포인트를 참고하시기 바랍니다.

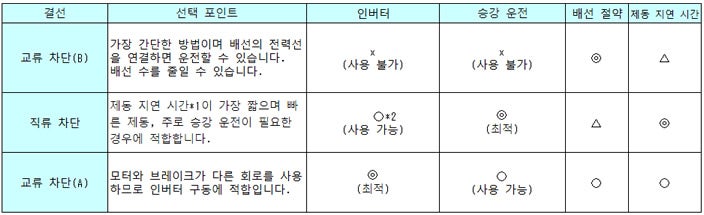

결선 종류와 선택 포인트

*1 제동 지연 시간은 스위치를 끈 후 제동 시작까지의 시간이며 제동 시간과는 다릅니다.

　  배선 방법에 따른 제동 지연 시간에 대해서는 다음 표를 참조하십시오.

*2 C/Z형 단자 박스(정류기 내장형)의 경우 "직류 차단"은 x(사용 불가)입니다.

제동 지연 시간: ta

스위치를 끈 후 제동 시작까지의 시간(초)

(제동 시간과 다릅니다.)

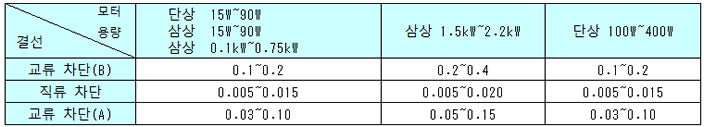

■브레이크 장착 기어 모터

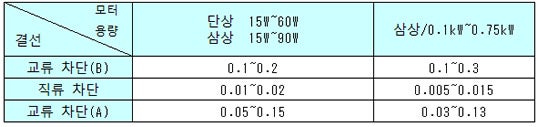

■방수/옥외 브레이크 장착 기어 모터
