【FAQ0075】정류기에 결함이 없는지 확인하는 방법을 가르쳐 주십시오.

테스터(회로 테스터)의 "다이오드 점검" 또는 "저항 측정"으로 점검할 수 있습니다. 다음을 참조하십시오.

<주의>

*정류기 단품(배선에서 제거한 상태)으로 점검하십시오.

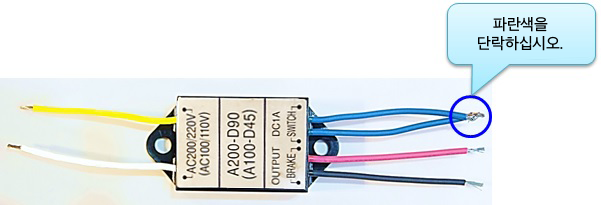

*정류기 점검 시 파란색 리드선 두 개를 단락하십시오.

*위에서 언급된 정류기는 "A200-D90 (A100-D45)" 이지만, 그 외의 정류기도 리드선 색깔은 동일합니다.

(1)디지털 테스트 "다이오드 점검"으로 불량 점검 방법

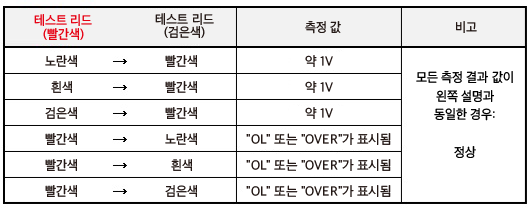

"A200-D90(A100-D45)" 불량 점검

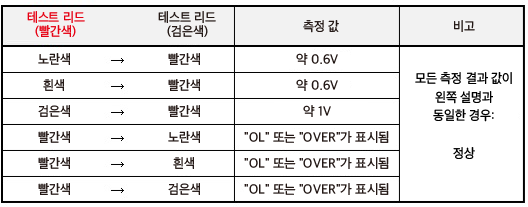

"A400-D180" 불량 점검

"A100-D90" 불량 점검

(2)아날로그 테스터 "저항 측정"으로 불량 점검 방법

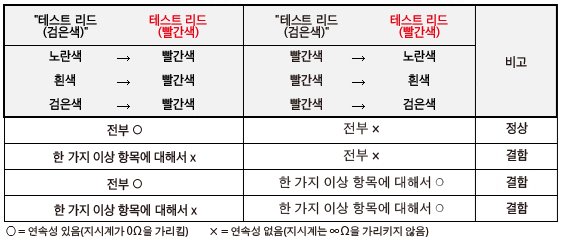

"A200-D90(A100-D45)" 및 "A400-D180" 불량 점검

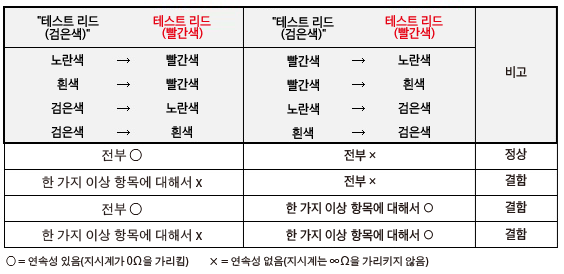

"A100-D90" 불량 점검

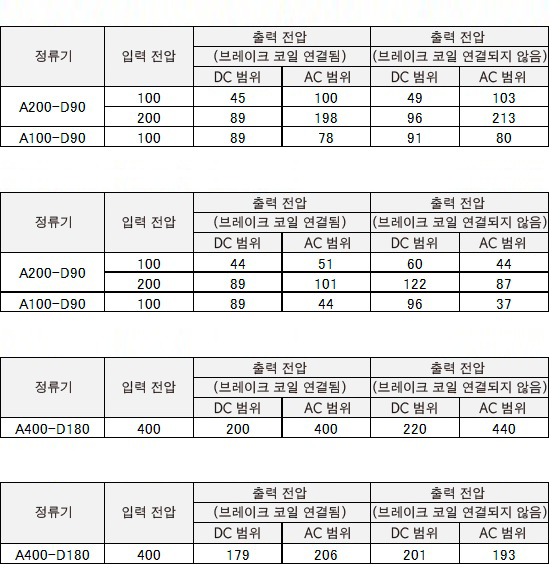

(3)관련 정보 - 정류기 출력 전압(기준 값)

참고: 측정된 전압 값은 측정기에 따라 달라집니다.

　　  위 수치는 참조용입니다.
