【FAQ0084】브레이크 장착 기어 모터 결선에 보호소자(바리스터)가 필요합니까?

제품 카테고리

내용 카테고리

"직류 차단" 결선의 경우, 릴레이 등이 차단되는 순간 과대 서지 전압이 발생합니다.^*1

*1 유도 부하(직류 코일)를 차단하기 위해 릴레이 접점의 OFF시에 불꽃(스파크)이 발생합니다.

이 서지 전압이 릴레이의 단자에 직접 인가되면 접점 용착 등이 발생하여 릴레이 수명이

현저히 단축됩니다.

이러한 이유로 "직류 차단" 결선의 경우, 릴레이 접점을 보호하기 위해 접점간에 보호소자(바리스터)를 연결하십시오.

또한, DC110V^*2접점 정격 DC13급^*3인 접점 용량의 접점기를 사용하십시오.

*2 < >은 400V 브레이크 (브레이크 리드선 : 노란색)의 경우입니다.

*3 접점 정격 DC13급을 코일 부하에 적용하는 경우의 JIS C 8201-5-1(저압 개폐 장치 및 제어 장치)

타입입니다.

닛세이는 옵션으로 보호소자(바리스터)를 판매하고 있습니다.

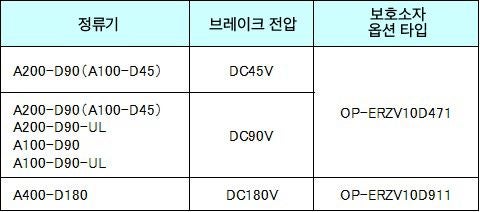

브레이크 전압에 따라 타입이 다릅니다. 다음 표를 참조하십시오.
