【FAQ0103】브레이크 결선 "직류 차단"으로 브레이크 제어를 무접점 릴레이 (SSR:솔리드 스테이트 릴레이)로 제어하고 싶은데 추천 제품이 있습니까?

브레이크 장착 기어모터의 결선에 사용되는 "정류기 A200-D90"은 반파 정류 회로이며 직류 90V라고 하더라도

파고치는 282V에 달합니다. 따라서 무접점 릴레이(SSR:솔리드 스테이트 릴레이) 를 선정할 경우 반파 정류 부하

개폐가 가능한 제품으로 선정하십시오.

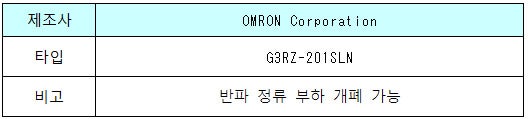

추전하는 무접점 릴레이(SSR:솔리드 스테이트 릴레이) 는 다음 표와 같습니다.

주의! 400V 브레이크 장착 "정류기 A400-D180"에는 사용할 수 없습니다.

참고) 설계가 변경되거나 생산이 중단될 수 있습니다.

        자세한 내용은 릴레이 제조업체에 문의하십시오.

<참고>

클러치 브레이크 장착 기어모터의 클러치 및 브레이크의 제어를 무접점 릴레이(SSR:솔리드 스테이트 릴레이) 로 제어하는 경우도 위 표의 무접점 릴레이(SSR:솔리드 스테이트 릴레이) 의 사용을 권장합니다.
