서보 모터용
고정밀도 감속기

APG/AFC

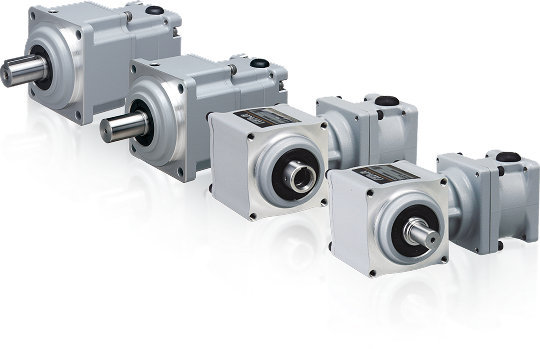

콤팩트화를 실현한 서보 모터용 고정밀도 감속기

고정밀도 감속기 APG 타입은 유성 기구를 채용하여 콤팩트하고 강도가 높으며 기기의 소형화에 공헌합니다. 또한 AFC 타입은 전용 설계된 기어 케이스를 통해 콤팩트합니다. 장치에 대해 직각으로 설치할 수 있어 기기의 공간 절약화를 실현합니다.

AG3/AH2/AF3
기어 헤드부는 인덕션 기어 모터와 같은 형상

특징

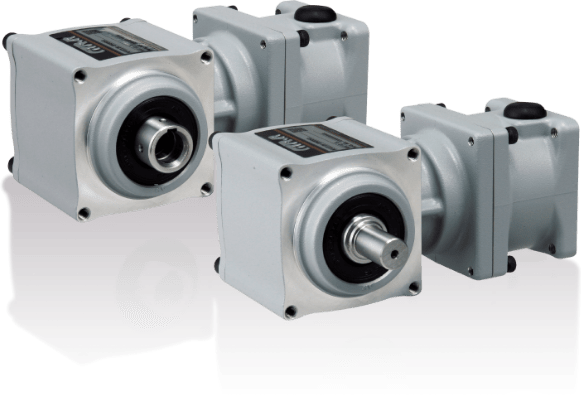

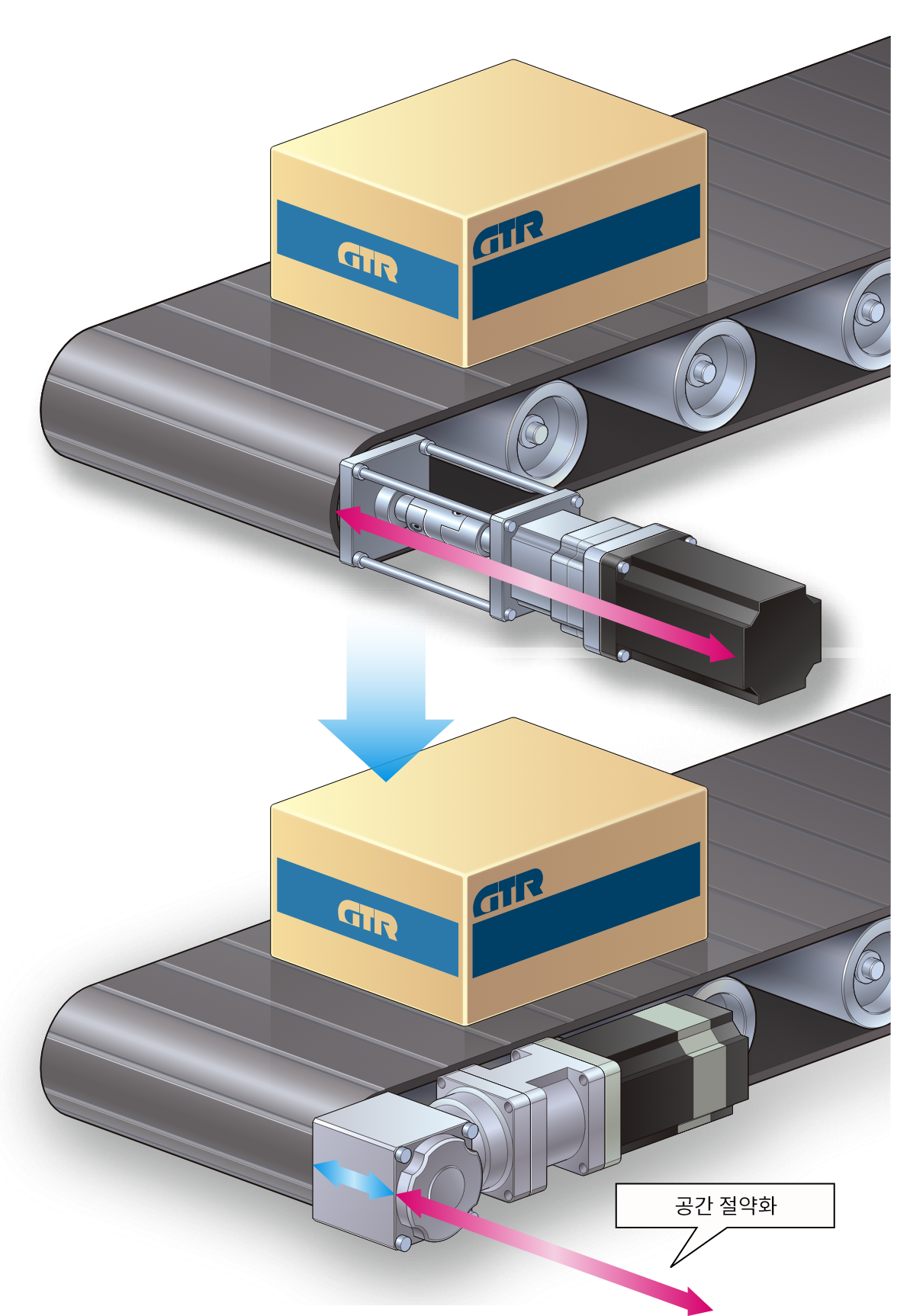

공간 절약 설계가
가능한 직교축 타입

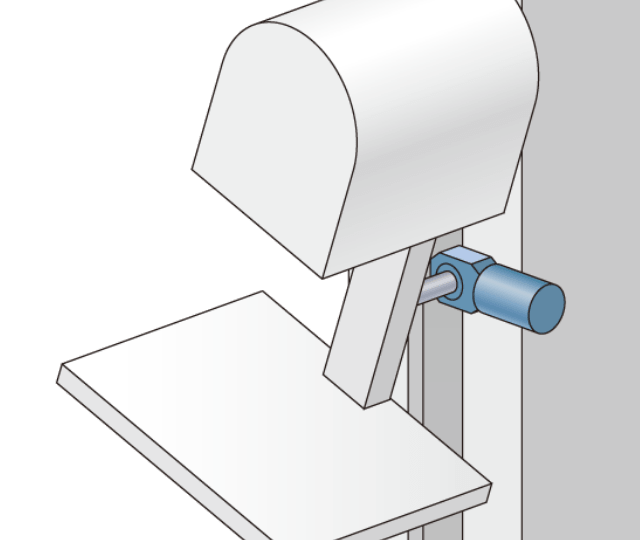

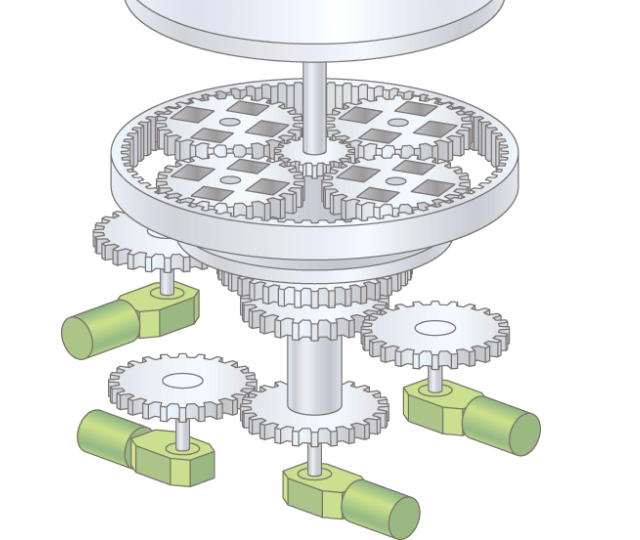

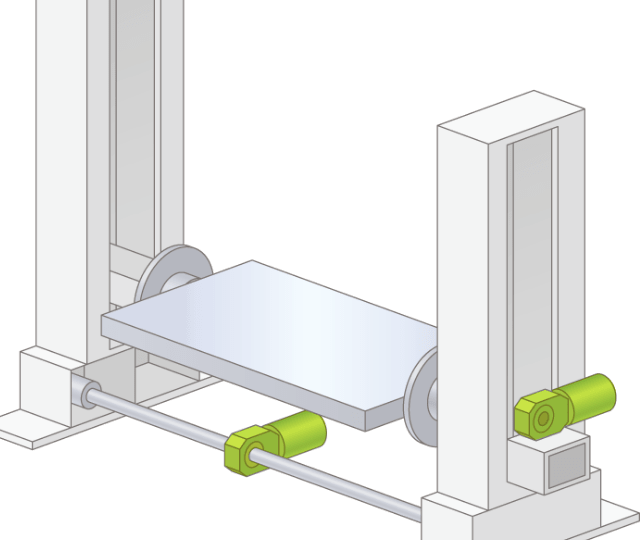

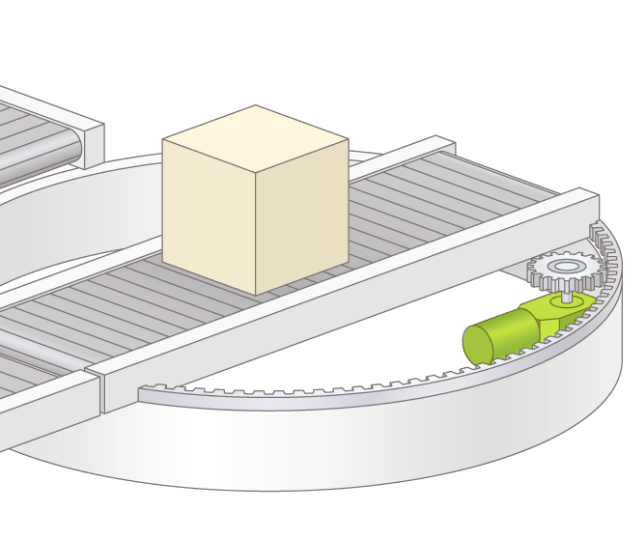

고정밀도 감속기 직교축 타입은 장치에 직각으로 설치할 수 있으며, 모터가 돌출되지 않아 장치의 공간 절약 설계가 가능합니다.

특징

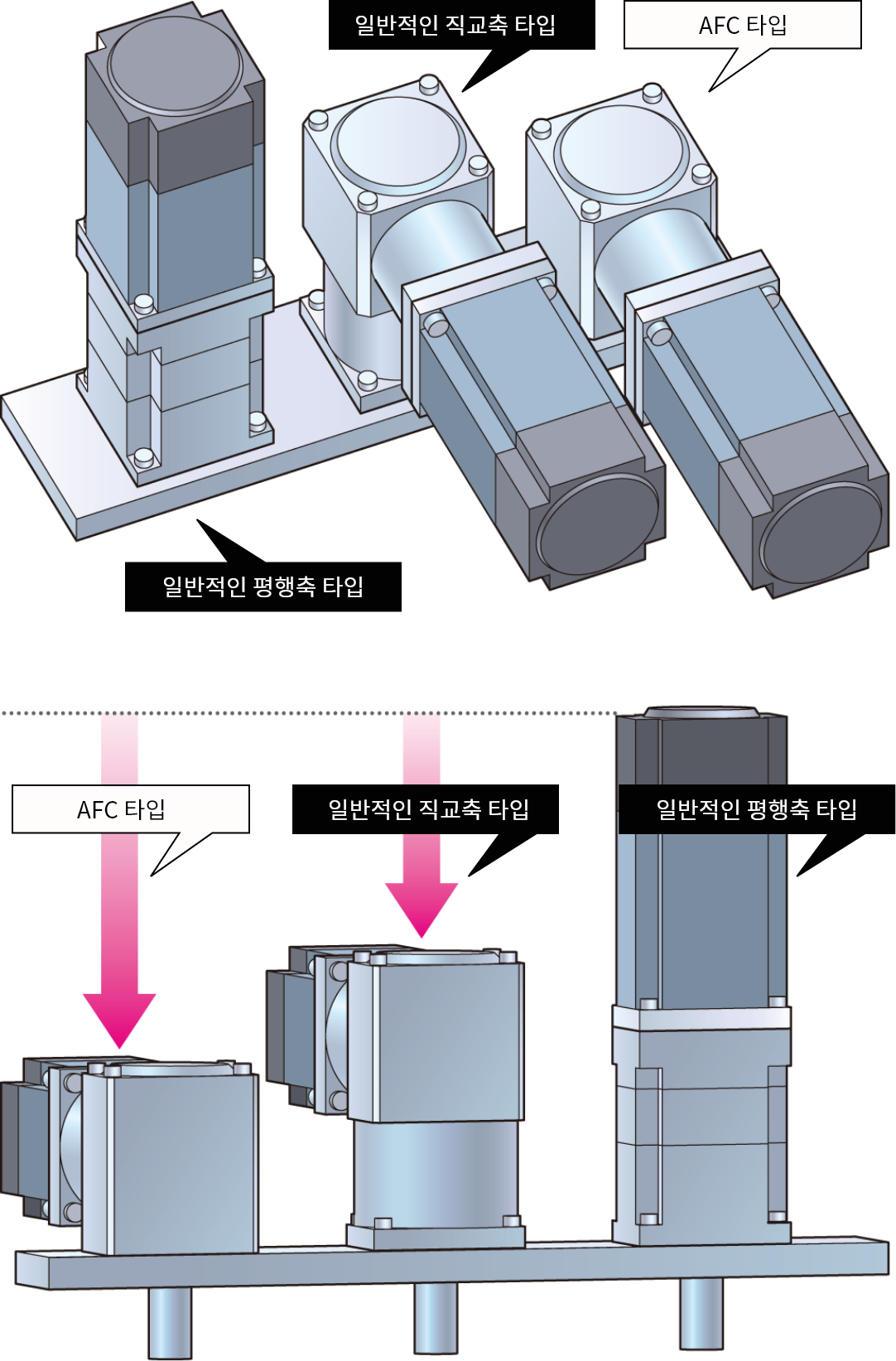

콤팩트함을
추구한 형상

타사 감속기 제품과 비교하여 압도적인 콤팩트함을 실현했습니다.

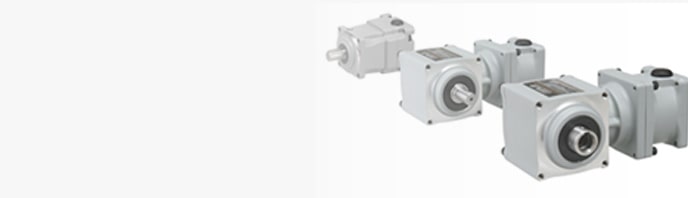

선정 도구
최적의 기종을 선택할 수 있습니다.

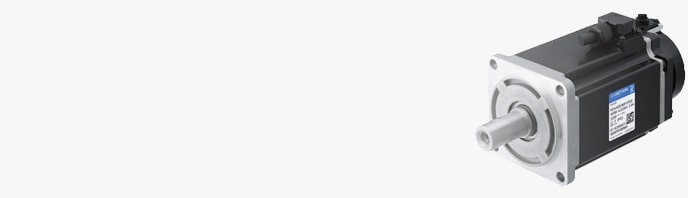

서보 모터용 고정밀도 감속기를
서보 모터의 타입, 사용 조건을 기준으로 가장 적절한 기종을 제안합니다.

서보 모터에서 감속기를 선정

설치할 서보 모터가 결정되었다면 여기를 클릭

서보 모터의 제조 회사나 사양을 선택하면 적용할 감속기를 선정할 수 있습니다.

서보 모터용 고정밀도 감속기
상세 검색

감속기 사양으로 상세 검색을 하려면 여기를 클릭

감속비나 축 타입으로 상세 검색을 하면 감속기를 선정할 수 있습니다.

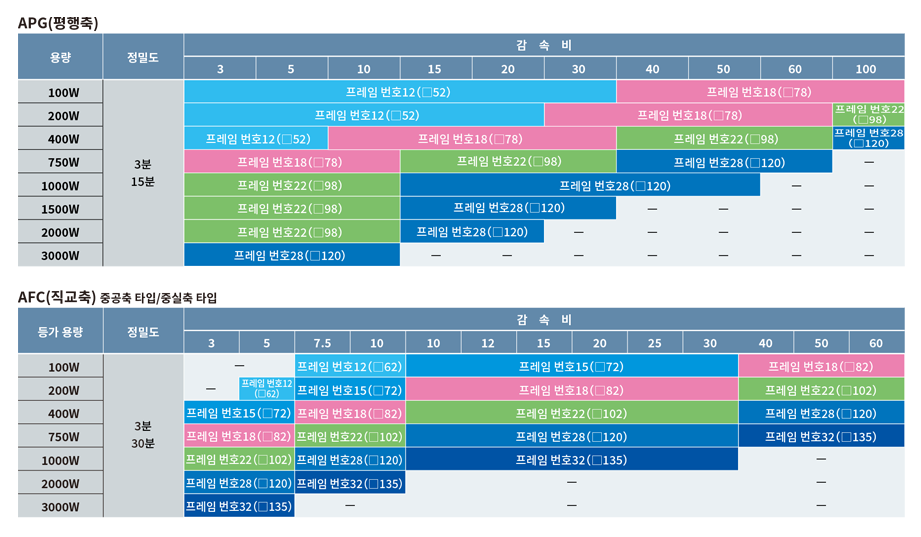

제품 목록

모터 용량/100W~3000W

APG 평행축·유성 타입

감속비/3~100 백래시 정밀도/3분·15분

제품 상세 페이지 FAQ 자주 묻는 질문과 답변

모터 용량/100W~3000W

AFC 직교축·중공·중실축 타입

감속비/3~60 백래시 정밀도/3분·30분

제품 상세 페이지 FAQ 자주 묻는 질문과 답변

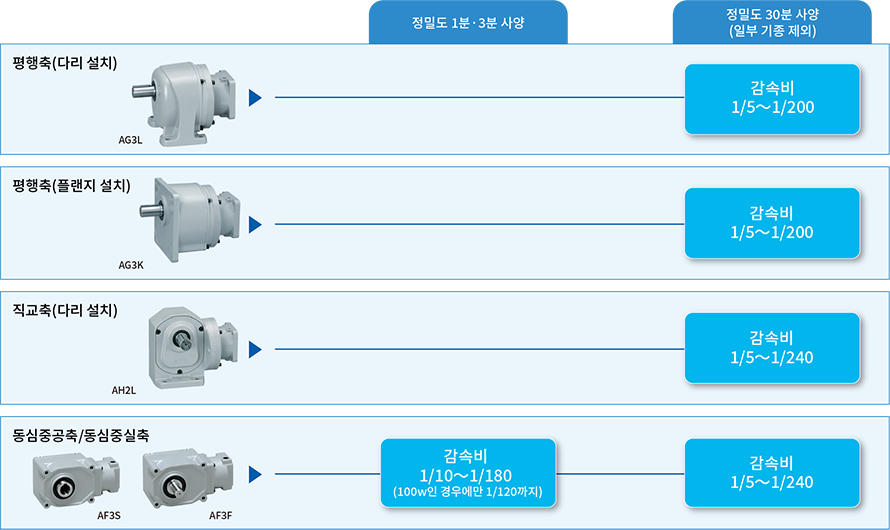

모터 용량/100W~2000W

AG3 평행축

감속비/5~200 백래시 정밀도/30분

AH2 직교축

감속비/5~240 백래시 정밀도/30분

AF3 동심중공축･동심중실축

감속비/10~180･1/5~1/240
백래시 정밀도/1분･3분･30분

제품 상세 페이지 FAQ 자주 묻는 질문과 답변

APG(유성 타입)/AFC AG3/AH2/AF3

콤팩트화를 실현한 서보 모터용 고정밀도 감속기

고정밀도 감속기 APG 타입은 유성 기구를 채용하여 콤팩트하고 강도가 높으며 기기의 소형화에 공헌합니다.
또한 AFC 타입은 전용 설계된 기어 케이스를 통해 콤팩트합니다.
장치에 대해 직각으로 설치할 수 있어 기기의 공간 절약화를 실현합니다.

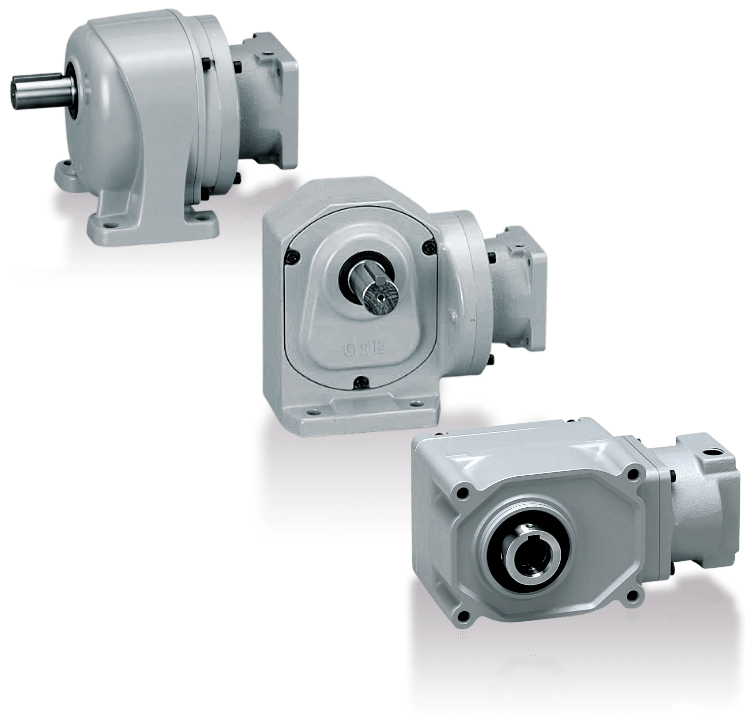

기어 헤드부는 인덕션 기어 모터와 같은 형상

인덕션 기어 모터와 기어 헤드부가 공통이어서 사양 변경 시에 불필요한 설계 변경을 할 필요가 없습니다.
또한 동심중공축/동심중실축(AF3)은 백래시 정밀도 1분, 3분이 있습니다. 고정밀도의 위치 결정 제어를 할 수 있습니다.

도입 사례
CASE STUDY 도입 사례
'서보용 고정밀도 감속기'

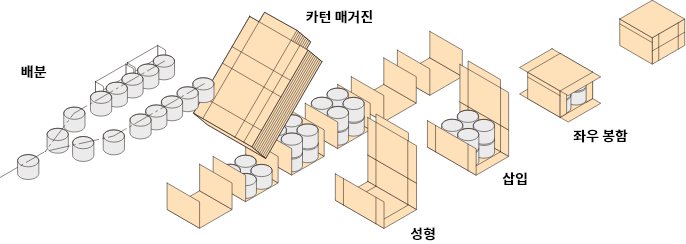

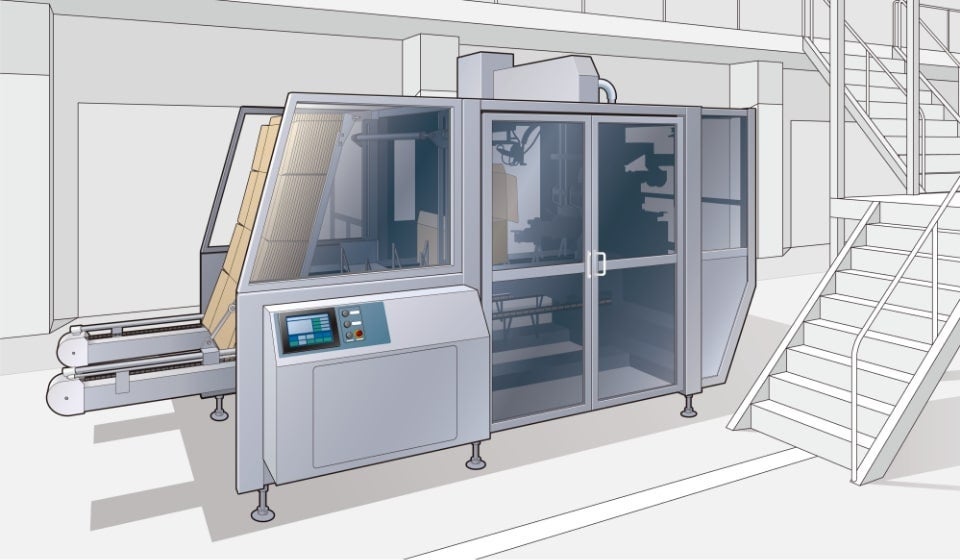

정밀도가 높은 랩 라운드 케이서 설계를 실현

집적된 제품을 박스 위에 공급하여 포장하는 랩 라운드 케이서는 다양한 공정을 실행하므로 장치 1대당 여러 대의 서보 모터를 사용합니다. 각 공정에서 연동하여 동기화 할 필요가 있기 때문에 서보 모터의 높은 운전이 요구됩니다. 서보 모터의 주된 사용 감속비대는 1/10~1/20이지만 저속, 고토크가 필요한 경우가 있기 때문에 APG의 고감속비 모델(1/60~1/100)을 채용했습니다. 결과적으로 장치 내의 여러 서보 모터로 주요 모션의 제어를 실현할 수 있어 이상적인 설계로 완성할 수 있습니다.
