減速馬達
高剛性精密減速機
高精度齒輪
※如果產品名稱以“X”結尾，則為特殊訂單規格。請搜尋不含“X”的產品名稱。

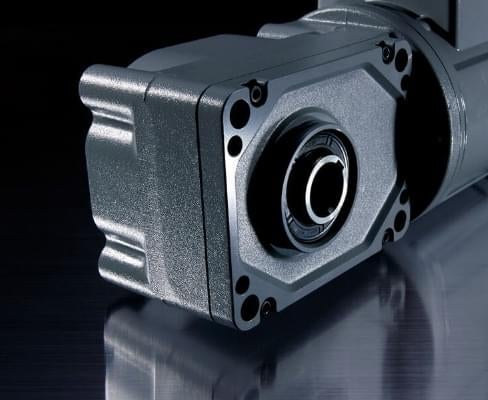

減速馬達
伺服馬達用高精度減速機
對應需求提供各類系列產品

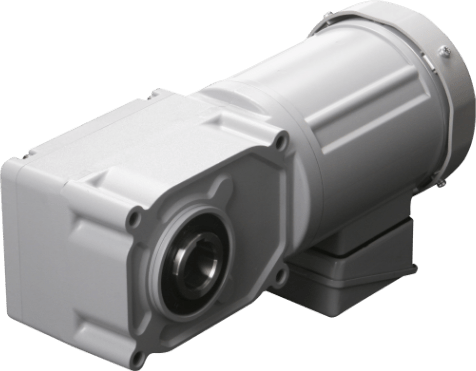

感應減速馬達
●僅需連接電源就能啟動等，容易使用
●安裝型態能從3種中任選
（底腳安裝、法蘭安裝、小法蘭安裝）
蓄電池電源型減速馬達
●以蓄電池驅動，適合移動使用
●使用專用軟體，設定簡便
IPM馬達
●內部埋設磁鐵的同步馬達
●馬達單體效能高於IE3
●沒有量測旋轉速度等之檢測器，小型且能對應多種環境
伺服馬達
●運用檢測器量測旋轉速度等，可進行高精度控制
●對應國內外主要伺服馬達
感應減速馬達 全球對應、高效能
小型系列
- 馬達功率：15W～90W
- 減速比：1/5～1/240、1/300～1/1800
平行軸 G
直交軸 H
同心中空軸/中實軸 F2
■交期 1/5～1/240：2周 1/300～1/1800：請另行洽詢
中型系列
- 馬達功率：0.1kW～2.2kW
- 減速比：1/5～1/240、1/300～1/1500
平行軸 G3
直交軸 H2
中空軸/中實軸 F
同心中空軸/中實軸 F3
■交期 1/5～1/240：2周 1/300～1/1500：請另行洽詢
IPM減速馬達 高效能、高功能、價格低廉
速度控制型
- 馬達功率：0.1kW～2.2kW
- 減速比：1/5～1/1500
平行軸 G3
直行軸 H2
中空軸/中實軸 F
同心中空軸/中實軸 F3
蓄電池電源型減速馬達
- 馬達功率：50W～0.75kW
- 減速比：1/5～1/240
馬達功率50W～0.4kW
馬達功率0.75kW
馬達功率70W【訂製品】
伺服馬達用高精度減速機
- 馬達功率：100W～3000W
- 減速比：1/3～1/240
平行軸、行星（APG）
中空軸、中實軸（AFC）
低齒隙規格（AG3、AH2、AF3）
齒輪減速箱
- 輸出軸徑：φ10～40
- 速比：1/1、1/2
K型
KN型
■機種結構 ●KB・KC ●KNB・KNC
節能化背景
伴隨地球整體平均氣溫上升，導致異常氣象發生，對生態系之影響等令人憂心。上述大環境下，全球致力防止地球溫室效應惡化，對產業界而言，節能為當務之急，並開始進行產業用馬達之高效能管制。

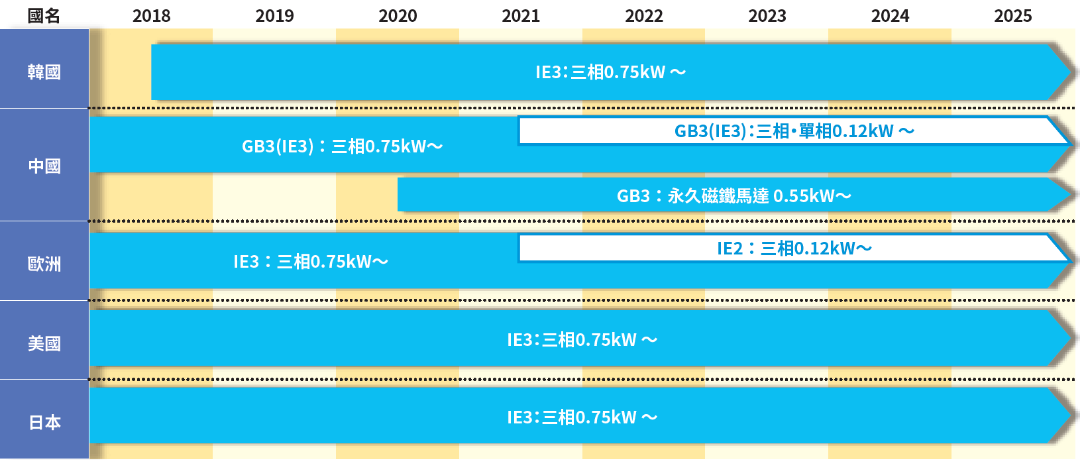

各國減速馬達高效能管制動向（2023年4月）
（本公司調查）

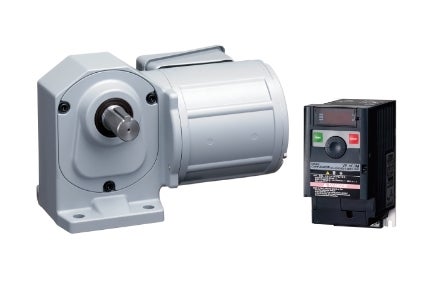

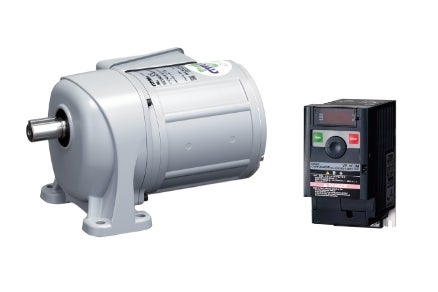

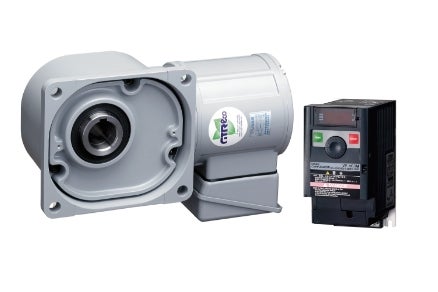

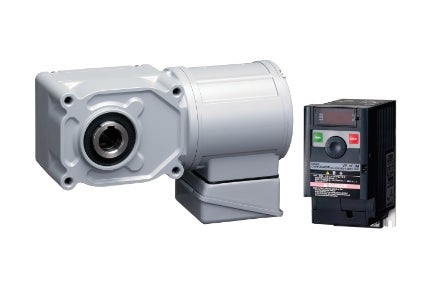

IPM減速馬達
速度控制型
速度控制型變頻器『VF-nC3M』能以
「低廉價格」提供「高效能」、「高功能」。
高效能減速馬達能以低成本實現伺服馬達同等功能

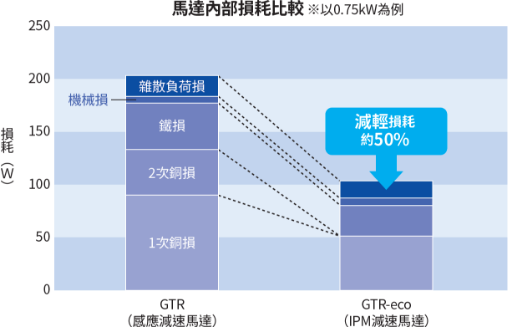

IPM減速馬達轉子沒有電流通過，不會產生二次銅損。因此相較於傳統感應減速馬達，內部損耗減輕約50%，馬達單體效能高於IE3。此外，不使用編碼器即可根據變頻器單元輸出電壓及電流檢測馬達轉速。因此不需要感測器或特殊電纜，就能以低成本實現伺服馬達同等功能。
功能比較
| 一般 感應減速馬達 +變頻器 | 本公司IPM減速馬達 | 一般伺服馬達 | |
|---|---|---|---|
| VF-nC3M | |||
| 啟動停止頻率 | 10次/分 | 30次/分 | 30次以上/分 |
| 同步旋轉 | ✕ | ○ | ◎ |
| 額定轉速（r/min） | 1750（60Hz） | 1800 | 2000～3000 |
| 最高轉速（r/min） | 3600 | 2500 | 5000～6000 |
| 最低轉速（r/min） | 300 | 0 | 0 |
| 最大轉矩 | 150% | 150% | 300% |
| 啟動轉矩 | 100%～120%（3Hz） | 150%（0Hz） | 300%（0r/min） |
| 節能 | △ | ◎ | ◯ |
| 小型化 | △ | ◯ | ◎ |
| 節約配線 | ◎ | ◎ | ✕ |
| 海外規格（馬達） | CE/UL/cUL/CCC | CE/UL/cUL | ー |
| 運轉條件 | 速度控制 | 速度控制 | 速度控制 |
| 速度 | 轉矩 | 定位 | 其他 |
|---|---|---|---|
| ●速度控制 ●同步速度 | ●伺服鎖定 ●轉矩極限 ●接觸停止 | ●制動器程序 ●啟動停止30次/分 |
即使使用非本公司專用之變頻器，IPM減速馬達也能運轉。
■參考比較表・對應廠商：日本國內主要廠商
| 同步轉速 | 可變速範圍 | 啟動時轉矩 | 轉矩極限 | 接觸停止 | 伺服鎖定 | |
|---|---|---|---|---|---|---|
| 專用 VF-nC3M （專用變頻器） | ○ | ○ | ○ | ○ | ○ | ○ |
| A公司 | ○ | △ | ○ | ○ | ✕ | ✕ |
| B公司 | ○ | ○ | ○ | ○ | △ | ✕ |
| C公司 | ○ | ○ | ○ | ○ | ○ | △ |
| D公司 | ○ | △ | ○ | ○ | ✕ | ✕ |
△：隨條件而異。※起因於變頻器設定、性能之IPM減速馬達故障，非本公司保固範圍。

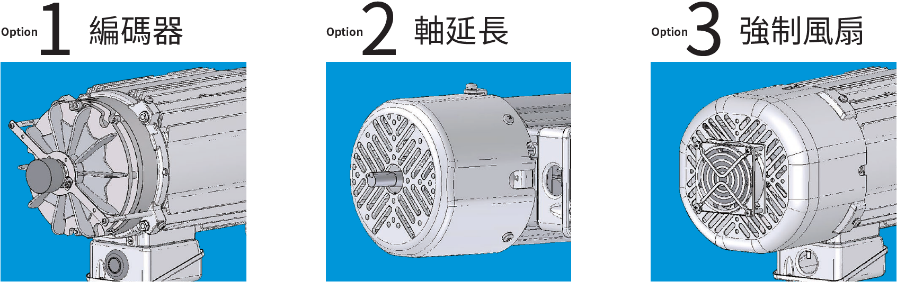

必要時追加需要功能
與現有減速馬達同型，因此也能減少設計、設備組裝工序。以低廉成本追加所需功能。
※售出後商品無法加裝，尚請留意。

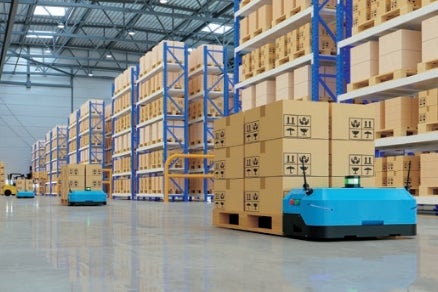

AGV/AMR 蓄電池電源型減速馬達
實現本公司減速馬達與其他公司產驅動器組合。
提供各公司驅動器與本公司產減速馬達之組合評估。評估引進時，驅動器相關事項請洽詢下列各經銷商洽詢處。也提供包括組合運轉時之性能數據或注意事項等相關技術支援文件。
減速馬達 約1800機種，種類豐富可自由組合。
減速馬達0.1kW以上且同功率、減速比時，可從平行軸、直交軸、同心中空軸 / 同心中實
軸中選擇。

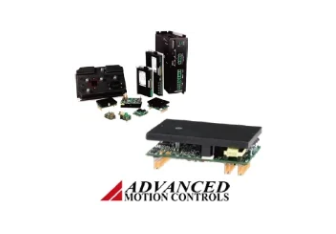

- 驅動器廠商
- Advanced Motion Controls
- 組合確認機種
- DigiFlex® Performance™（PCB Mount）※１
- 通訊功能
- CANopen / EtherCAT / Modbus 等
- 特長
- 驅動器專業廠商（美國加州）
- 銷售實績全球超過300萬部
- 搭載轉矩（電壓）、速度、位置控制模式
- 運用編碼器FB進行空間向量控制
- 搭載功能安全STO（SIL3） 具備TÜV認證取得機型
- 符合UL/cUL、CE Class A（LVD/EMC）、RoHS基準
- 對應多元環境（符合MIL-STD-810基準）、可客製化 等
- 驅動器廠商

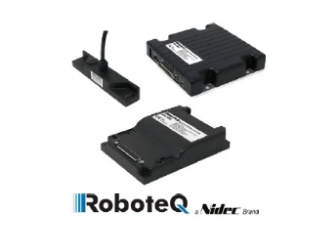

- Roboteq
- 組合確認機種
- SBL Family / FBL Family※１
- 通訊功能
- CANopen / EtherCAT※2 / Modbus 等
- 特長
- 可進行雙馬達驅動
- 附蓋子
- 對應ROS
- 可透過編碼器FB驅動
- 搭載功能安全STO （符合ISO 13849-1 2015 Category 3基準）
- 可在磁力誘導式AGV上使用磁力感測器
※2落實最佳化 - 軟體可客製化 等
- 驅動器廠商

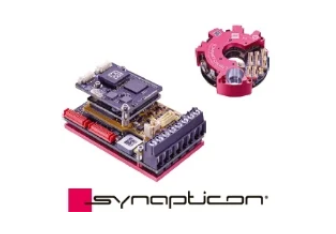

- Synapticon
- 組合確認機種
- SOMANET Node / SOMANET Node Safety※１
- 通訊功能
- EtherCAT
- 特長
- 超小型
- 對應ROS
- 對應Navitec（AMR控制軟體）
- 電磁制動器可直接驅動
- 節能（附模型預測控制功能）
- 可透過編碼器FB驅動
- 搭載安全功能STO / SBC （SIL3/PLe） 等 （已取得TÜV認證，
對應JIS6802 / ISO3691-4）

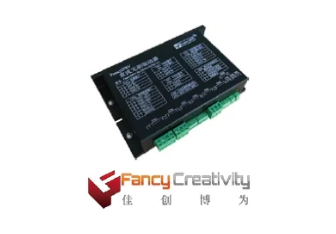

- 驅動器廠商
- 天津佳創博為科技有限公司
- 組合確認機種
- FancyDRV-BLDC 24-2X200-V2 /
FancyDRV-BLDC 48-2X400-S2 - 通訊功能
- CANopen / Modbus
- 特長
- 可進行雙馬達驅動
- 附蓋子
- CP值高
- 設定簡單 等 他

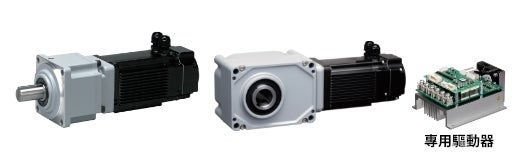

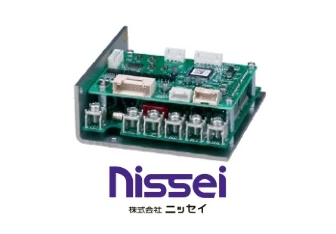

- 驅動器廠商
- NISSEI CORPORATION
- 組合確認機種
- A-BLCD***L* /
A-SDNB080L4（專用驅動器） - 通訊功能
- -
- 特長
- NISSEI CORPORATION原創驅動器（對應全機種，採購後可立刻使用，可選購延長線）
- I / O功能充實（直流鎖定、可透過旋轉脈衝進行移動量檢測）
- 速度指令方法充實（可進行類比、數位設定）
- 無需追加放熱板
※1 除了部分機種外，皆提供組合評估。詳情請洽詢本公司。 ※2 可對應選購件。

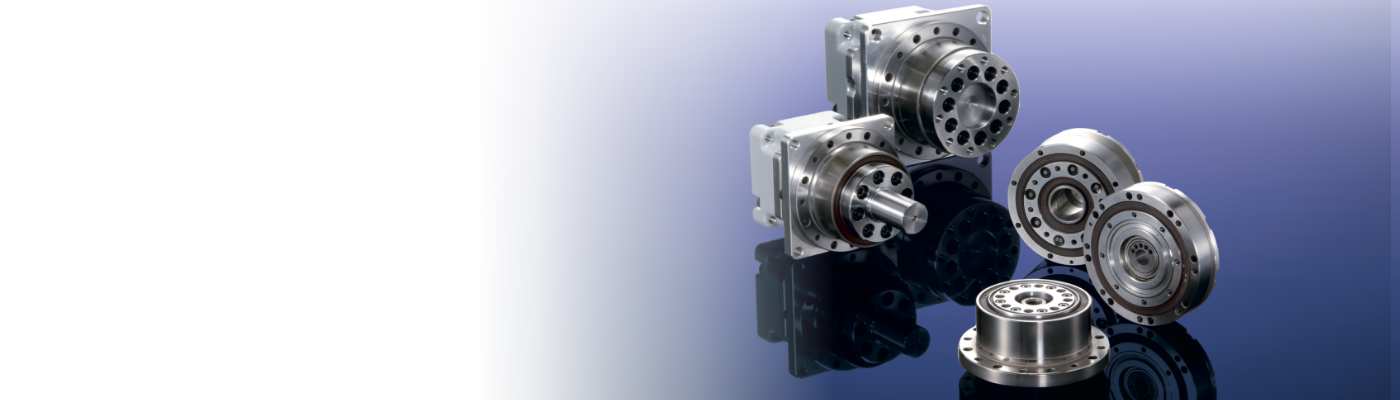

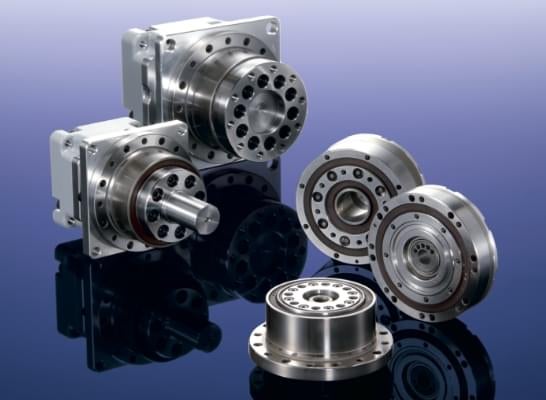

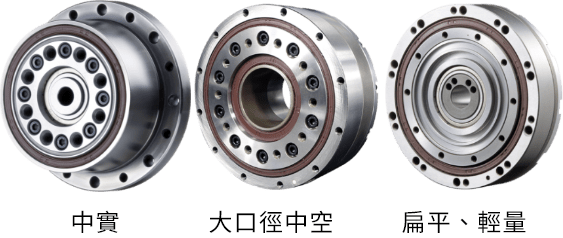

高剛性精密減速機

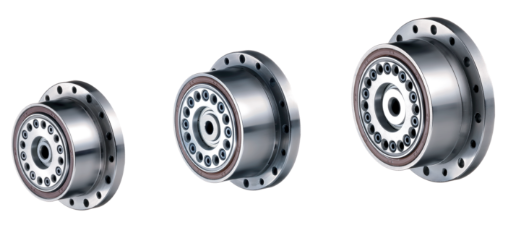

高轉矩與豐富的減速比 DGS type
高轉矩、豐富的減速比，且耐衝擊的高剛性可進行精巧且靈活的設計。
- 3個機型號
- 外徑：73mm・79mm・93mm
- 6種減速比
- 1/19 ・ 1/29 ・ 1/49 ・ 1/79 ・ 1/99 ・ 1/119
※減速比1/119僅限機型號030、050。

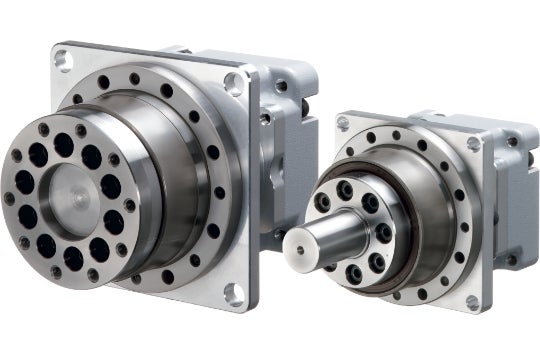

可輕易連結伺服馬達 Gear Head type
精巧、高轉矩、豐富的減速比，再加上簡易、不費工的馬達連結，可大幅提升作業效能。
- 3個機型號
- 外徑：73mm・79mm・93mm
- 6種減速比
- 1/19 ・ 1/29 ・ 1/49 ・ 1/79 ・ 1/99 ・ 1/119
※減速比1/119僅限機型號030、050。

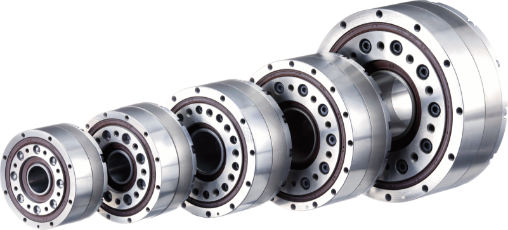

高剛性、高轉矩、中空徑大 DGH type
強力且高剛性，耐負荷、衝擊。中空徑大，可收納粗電纜。
- 5機型號
- 外徑: 71mm・81mm・95mm・110mm・142mm
- 3減速比
- 1/19・1/29・1/59
扁平、輕量、內建輸入軸承 DGF type
將行星齒輪配置於交叉滾子軸承內側，達成輕薄目標。提升機械設計自由度。
- 3機型號
- 外徑: 71.5mm・81.5mm・91.5mm
- 2減速比
- 1/50・1/100
適用於各種用途的類型。
若欲用於機器人、FA設備等用途，請從DGS、DGH、DGF此3種類型中挑選最適合的類型。能實現符合需求的優良擴充性及最佳表現。

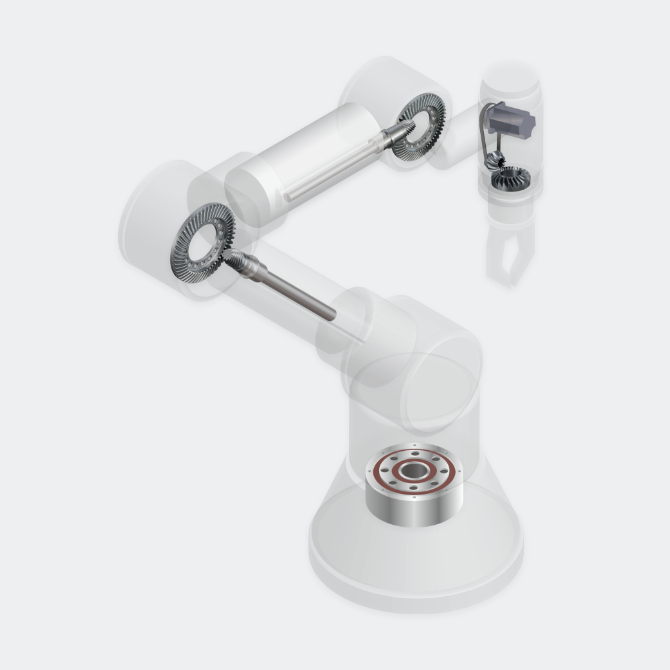

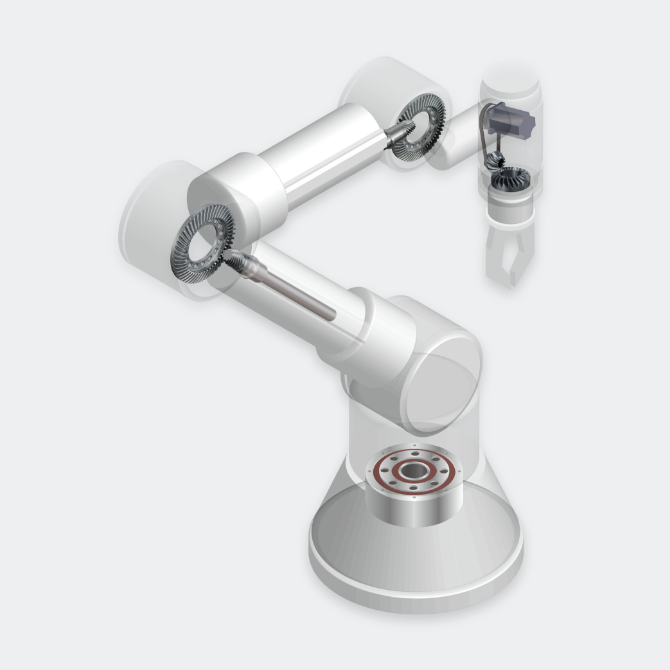

垂直多關節機器人
AGV/AMR

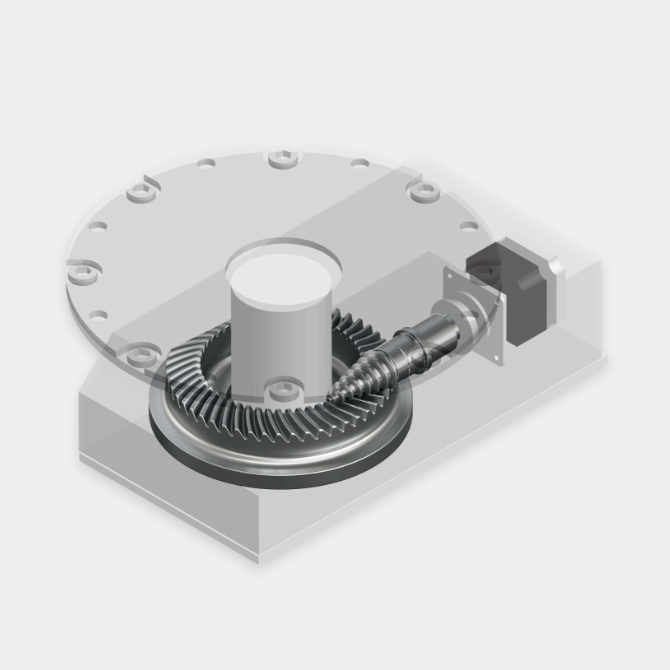

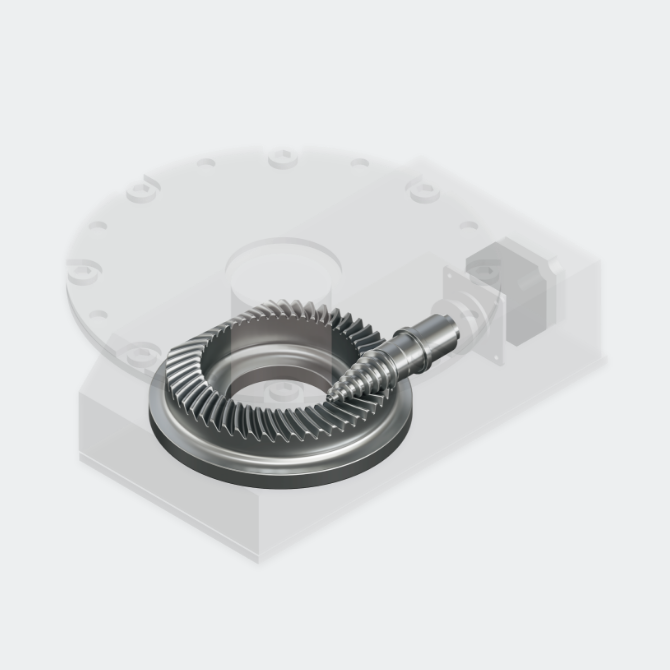

工具機刀庫驅動
晶圓搬運機器人
高精度齒輪
對應大批次、小模組齒輪
高剛性精密減速機和特殊齒輪的提案建議
最適用於機器人、FA設備等要求精度的用途。
垂直多關節機器人
晶圓搬運機器人
定位器
訂製齒輪・產品一覽

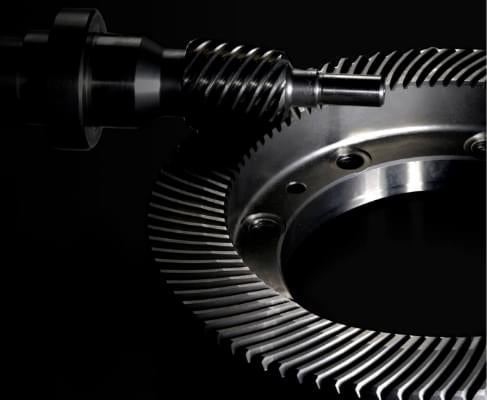

傘型齒輪
- 蝸線斜齒輪
- 齒輪尺寸：模組 0.5～最大6
外徑：最大約 φ300 mm
全長：最大約 300 mm
加工精度：JIS B1704 0級～ - 採用案例
- 機器人、電動研磨機、工具機、
除草機、越野沙灘車等
- 零角蝸線斜齒輪
- 齒輪尺寸：模組 0.5～最大6
外徑：最大約 φ300 mm
全長：最大約 300 mm
加工精度：JIS B1704 0級～ - 採用案例
- 機器人、傘狀切齒機、
氣動工具等
- 戟齒輪
- 齒輪尺寸：模組 0.5～最大6
外徑：最大約 φ300 mm
全長：最大約 φ300 mm
加工精度：JIS B1704 0級～ - 採用案例
- 機器人、減速機、工具機用ATC（自動換刀裝置）、4輪差速器 等

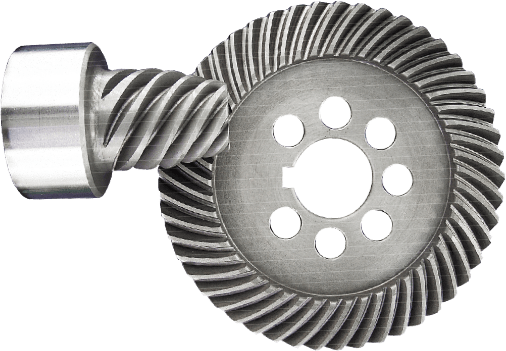

- HRH齒輪
- 齒輪尺寸：模組 0.5～最大4
外徑：最大約 φ250 mm
全長：最大約 φ300 mm
加工精度：JIS B1704 0級～ - 採用案例
- 機器人、自動門用減速機、電動動力方向盤（EPS）、旋轉工作台 等
圓柱齒輪
- 扁齒輪
- 齒輪尺寸：模組 0.5～最大6
外徑：最大約 φ300 mm
全長：最大約 600 mm
加工精度：JIS B1702 0級～ - 採用案例
- 機器人、電動工具、電池驅動器、電動鎖螺絲工具 等
- 螺旋齒輪
- 齒輪尺寸：模組 0.5～最大6
外徑：最大約 φ300 mm
全長：最大約 600 mm
加工精度：JIS B1702 0級～ - 採用案例
- 減速機、電動工具、4輪傳動、
切管機 等
- 定子齒輪
- 齒輪尺寸：模組 0.5～最大3
外徑：最大約 φ300 mm
全長：最大約 200 mm
加工精度：JIS B1704 0級～ - 採用案例
- 氣動驅動器、
減速機 等
除了本頁刊載內容外，
部分狀況也能加工。
詳情請洽本公司。
公司資訊
| 商號 | NISSEI CORPORATION |
|---|---|
| 總公司所在地 | 愛知縣安城市和泉町井上1番地1 |
| 設立 | 1942年(昭和17年)3月12日 |
| 資本額 | 34億7千5百萬日圓 |
| 代表人 | 董事長 野﨑 剛壽 |
| 事業內容 | 1. 各類減速機製造銷售 2. 各種小型齒輪製造銷售 |
| 母公司 | 兄弟工業株式會社 |
| 子公司 | ●日靜貿易（上海）有限公司 ●日靜減速機製造（常州）有限公司 |
| 工廠 | 總公司工廠、安城南廠、減速機2廠 |
