高减速比准双曲面齿轮

高减速比准双曲面齿轮

什么是高减速比准双曲面齿轮

高减速比准双曲面齿轮

准双曲面齿轮和高减速比准双曲面齿轮的区别

	准双曲面	高减速比准双曲面齿轮
齿数	5或以上	1或以上
齿形	渐开线	特殊曲面

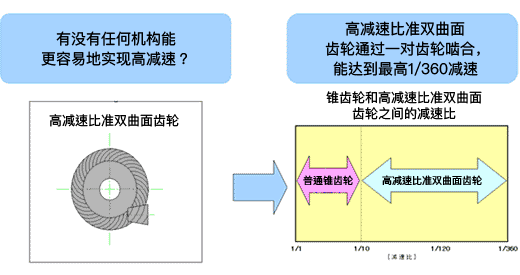

研发背景

有没有任何机构能更容易地实现高减速？高减速比准双曲面齿轮通过一对齿轮啮合，能达到最高1/360减速锥齿轮和高减速比准双曲面齿轮对比图

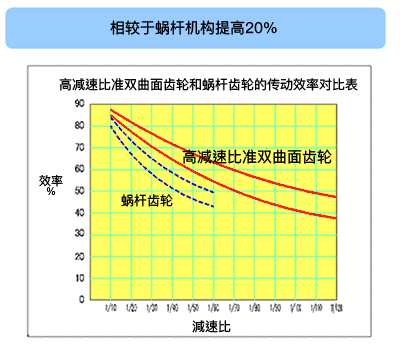

高减速比准双曲面齿轮性能 -（1）传动效率

相较于蜗杆机构提高20% 高减速比准双曲面齿轮和蜗杆齿轮的传动效率对比表

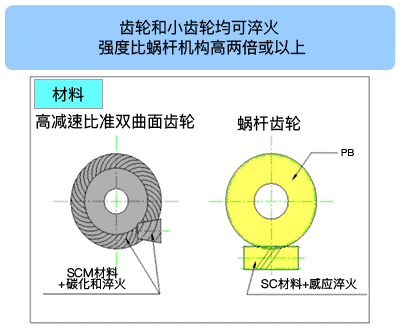

高减速比准双曲面齿轮性能 -（2）强度

齿轮和小齿轮均可淬火强度比蜗杆机构高两倍或以上高减速比准双曲面齿轮和蜗杆齿轮的材料对比图

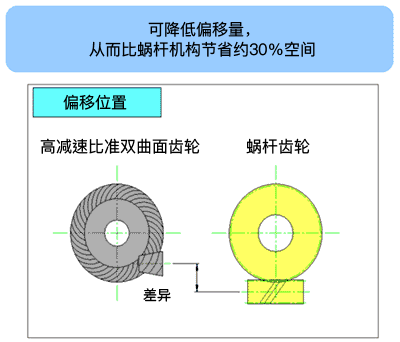

高减速比准双曲面齿轮性能 -（3）小巧设计

可降低偏移量，从而比蜗杆机构节省约30%空间高减速比准双曲面齿轮和蜗杆齿轮的偏移位置对比图

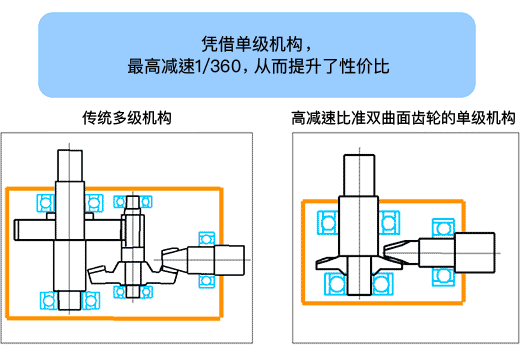

高减速比准双曲面齿轮性能 -（4）成本

单级机构可以达到最高360:1减速，因而价格更具竞争力传统多级机构和高减速比准双曲面齿轮单级机构的对比图

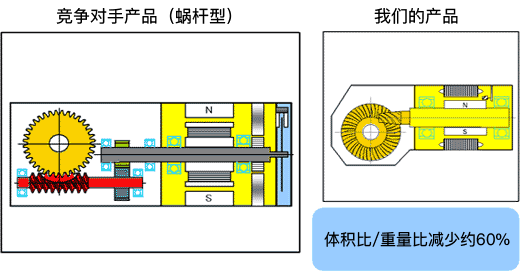

高减速比准双曲面齿轮性能 -（5）高减速比准双曲面齿轮使用示例（自动门减速机）

体积比/重量比减少约60% 竞争对手产品（蜗杆型）和我公司产品的体积比/重量比对比图
