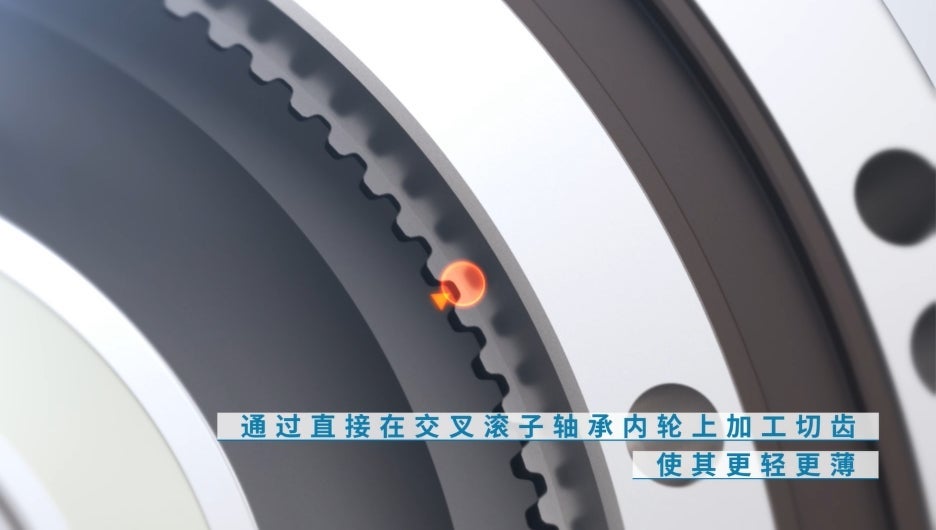

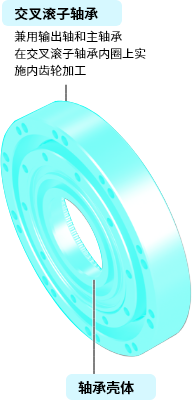

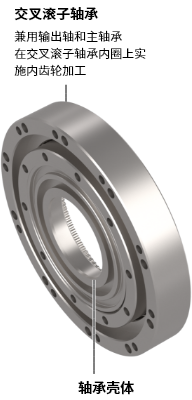

结构・特点

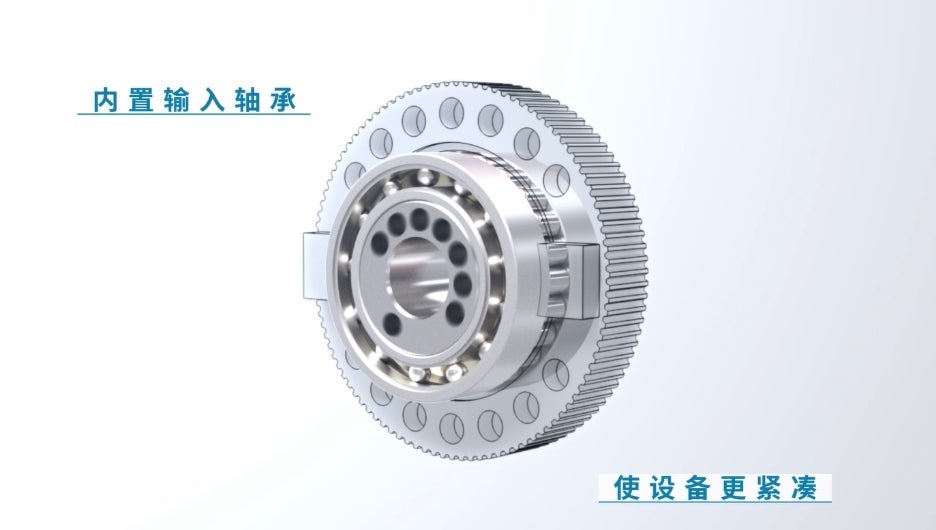

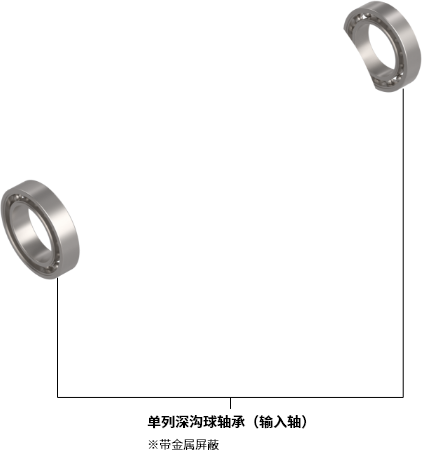

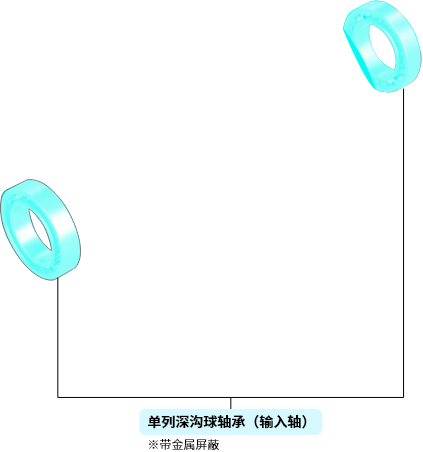

【特点】扁平、轻量、内置输入轴承

除了减速机本身的薄型化、轻量化，由于内置了输入轴承，在进行装置设计时可以进一步感受到轻量性和紧凑性。

DGF type 使用注意事项

有关润滑/密封材料
出厂时在减速机内部填充了润滑脂。

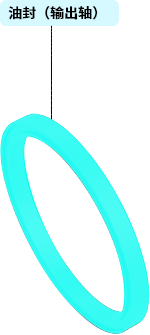

但是没有装配输入轴的油封。
请根据需要，在装置上安装防止润滑脂泄漏的密封件。

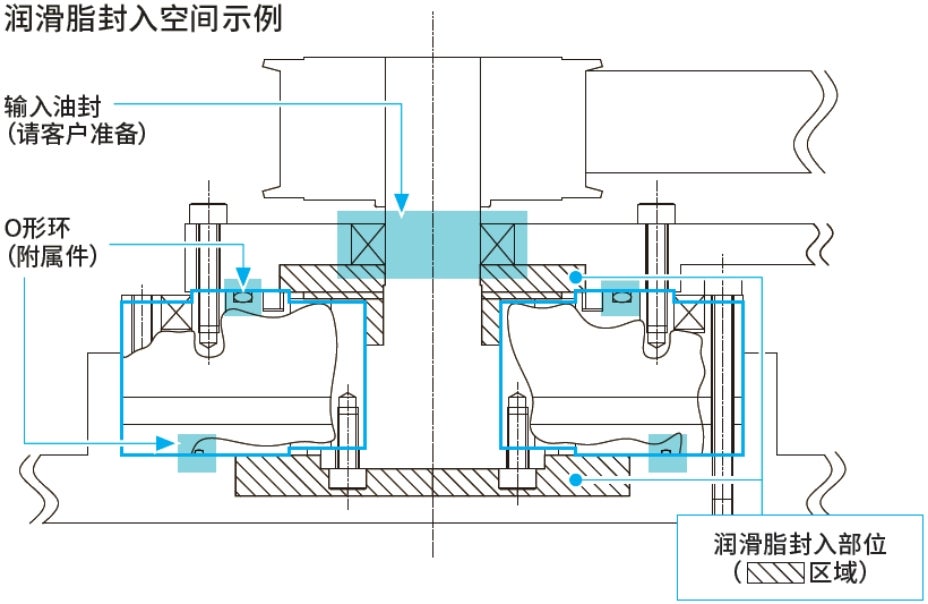

【重要】请在装置侧封入空间容积70～80%的本公司专用润滑脂(另售)。※润滑脂密度：0.9g/㎤

有关润滑脂的注意事项
1. 如果不使用本公司专用的润滑脂或不按规定量封入润滑脂，则有可能会造成产品性能低下和早期损坏。
2. 请注意防止异物、水分等进入。

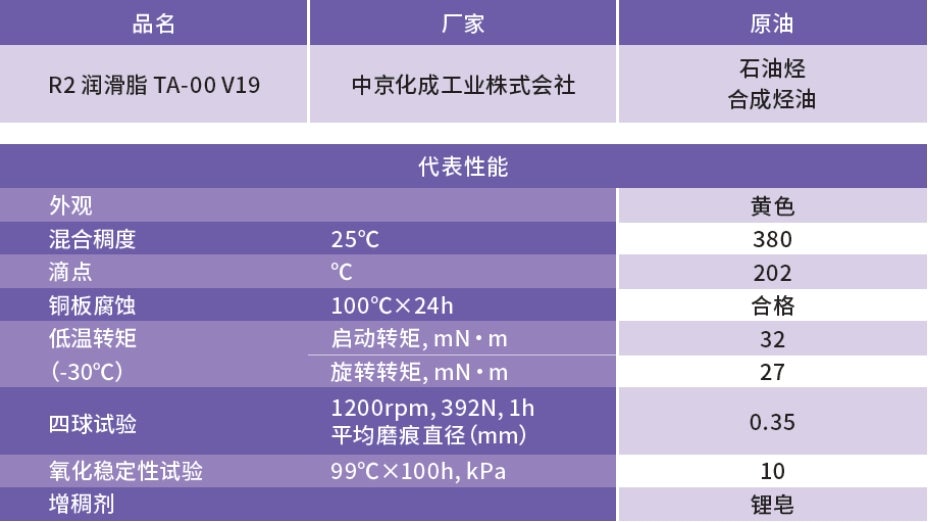

由于是代表值，以上数值会因生产批次不同而异。
使用温度范围：-30℃～130℃
保管注意事项
・相当于消防法规定的非危险品。
・避免阳光直射并存放在通风良好的地方。
・使用前请查阅“化学品安全技术说明书”（SDS）。

※如果装置侧的空间容积为24㎤
润滑脂封入量=〈空间容积〉24㎤×〈润滑脂密度〉0.9g/㎤×〈填充率〉75%=16.2 g

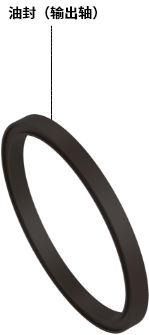

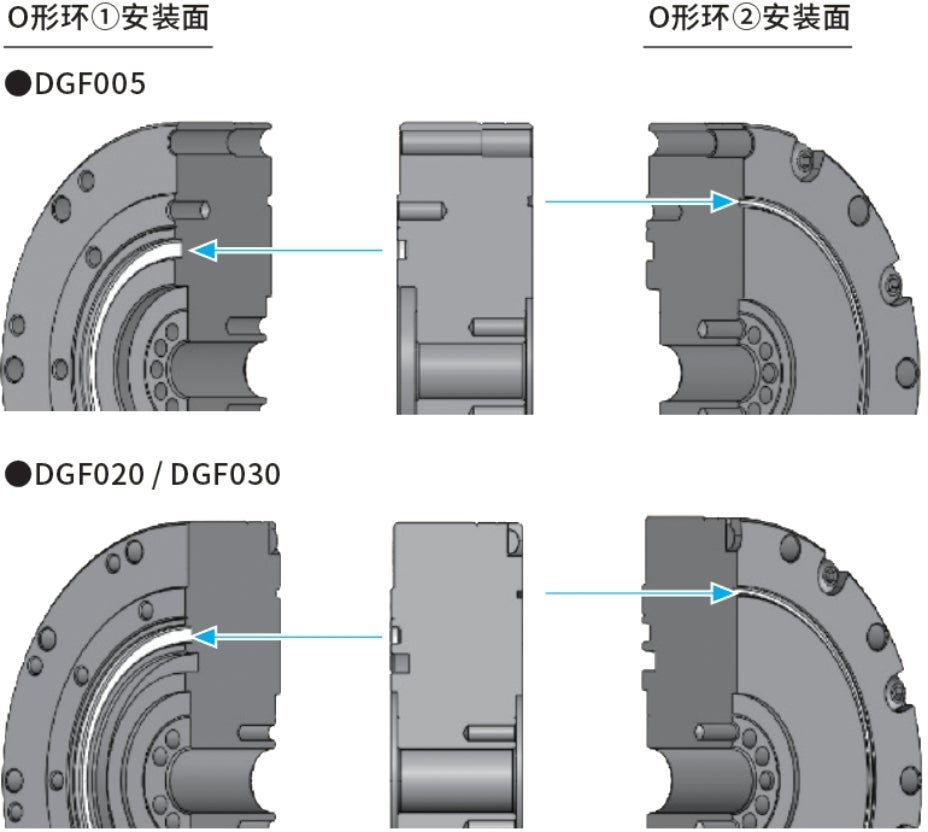

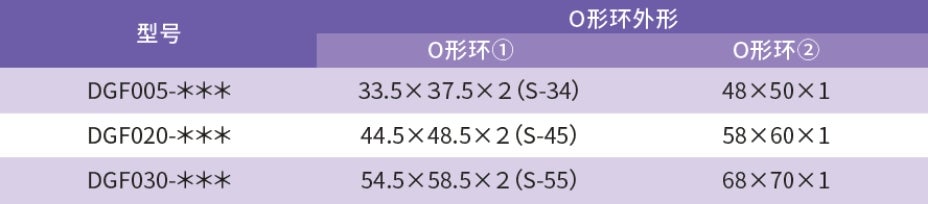

■安装本产品时，请使用附带的O形环(2种)。

有关O形环的注意事项
1.使用前请确认O形环没有损伤。
2.安装时请防止粘附或混入异物、垃圾。
3.安装时请防止O形环发生扭曲。
4.安装时请防止O形环被夹。
5.客户装置的O形环接触面的表面粗糙度请控制在Ra1.6以下(Rz3.2以下)。
