【FAQ0075】请说明确认整流器是否故障的方式。

可使用测试仪（电路测试仪），通过“二极管检查”或“电阻测量”进行确认。请参阅下文。



<注意>

*请单独检查整流器（从接线中移除）。

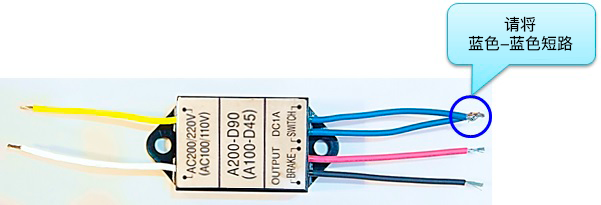

*检查整流器时，请将两根蓝色引接线短路。

*尽管上述整流器为“A200-D90（A100-D45）”，引接线颜色仍和其他整流器相同。

（1）使用电子测试仪的故障检查方式“二极管检查”

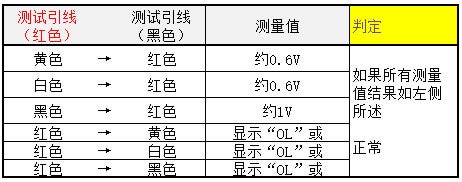

　“A200-D90（A100-D45）”故障检查

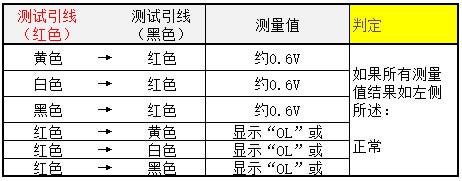

　“A400-D180”故障检查

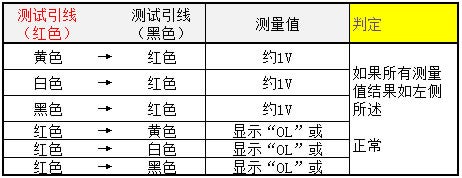

　“A100-D90”故障检查



（2）使用模拟测试仪的故障检查方式“电阻测量”

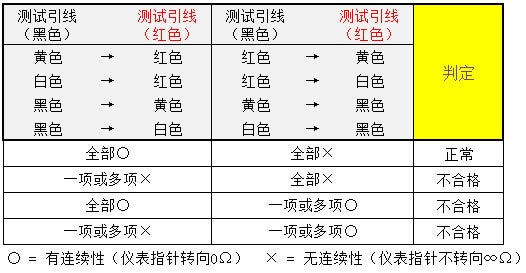

　“A200-D90（A100-D45）”和“A400-D180”故障检查

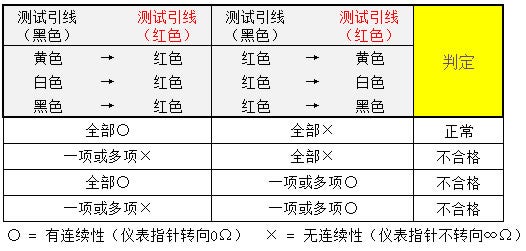

　“A100-D90”故障检查

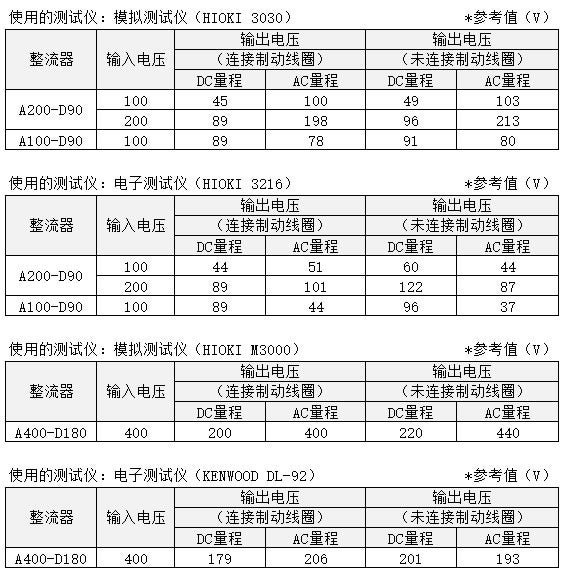

（3）相关信息 - 整流器输出电压（参考值）



*注意：测得的电压值因测量机器而异。

　　　 上图仅供参考。
