【FAQ0121】모터 전류 값으로부터 부하 토크 크기를 예측할 수 있습니까?

모터가 작동하는 동안 측정 전류 값으로부터 대략적인 부하 토크를 예측할 수 있습니다.

기어 모터 테스트 보고서는 부하율 25%, 50%, 75% 및 100%에서의 전류값이 나와 있습니다.

측정된 전류 값과 이 전류 값을 대조하여 부하 토크를 예측할 수 있습니다.

*기어 모터 테스트 보고서 발행에 대해서는 당사 해외영업부에 문의하십시오.

 반드시 기어모터 타입을 알려 주십시오.

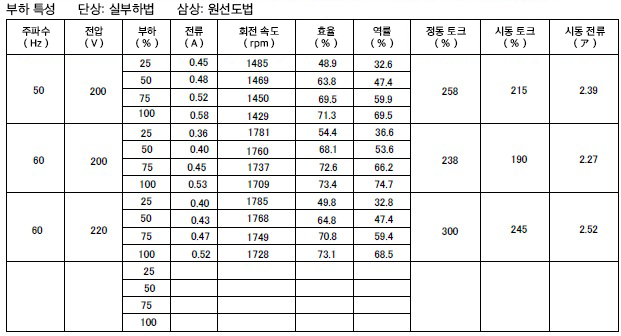

기어 모터 테스트 보고서 설명 예

<주의>

기어 모터 테스트 보고서에 표시된 전류 값은 상용 전원 공급 장치(최대 전압)로 운전하는 동안의 값으로,

인버터 운전 중의 값이 아닙니다.

전류 값 측정 방법

주의!　기술을 갖춘 전문가가 전류 값을 측정해야 합니다.

         감전, 부상 또는 장치 손상이 발생할 수 있으므로, 충분히 주의하십시오.

클램프 테스터를 준비하십시오. 테스터 범위를 교류로 설정하십시오.

삼상 모터

세 가닥 모터 리드선(단자 기호: U, V 및 W)의 전류 값을 측정하십시오.

단상 모터(콘덴서 운전) 모터 용량: 15W~90W 및 100W(G3 시리즈 제외)

콘덴서를 연결하지 않은 회색 모터 리드(단자 기호: 3)의 전류 값을 측정하십시오.

단상 모터(콘덴서 시동) 모터 용량: 100W(G3 시리즈만), 200W 및 400W

검은색(U) 또는 빨간색(V) 모터 리드의 전류 값을 측정하십시오.

*파란색(X) 또는 갈색(Y) 모터 리드의 전류 값을 측정할 수 없습니다.
