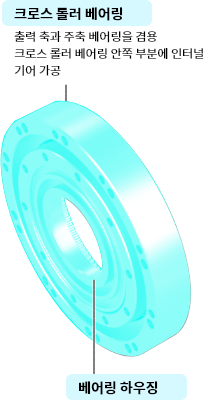

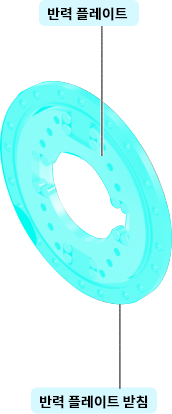

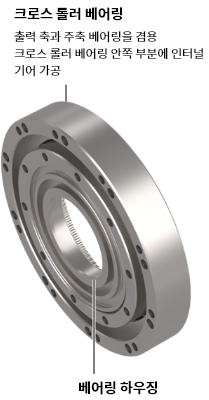

구조 및 특징

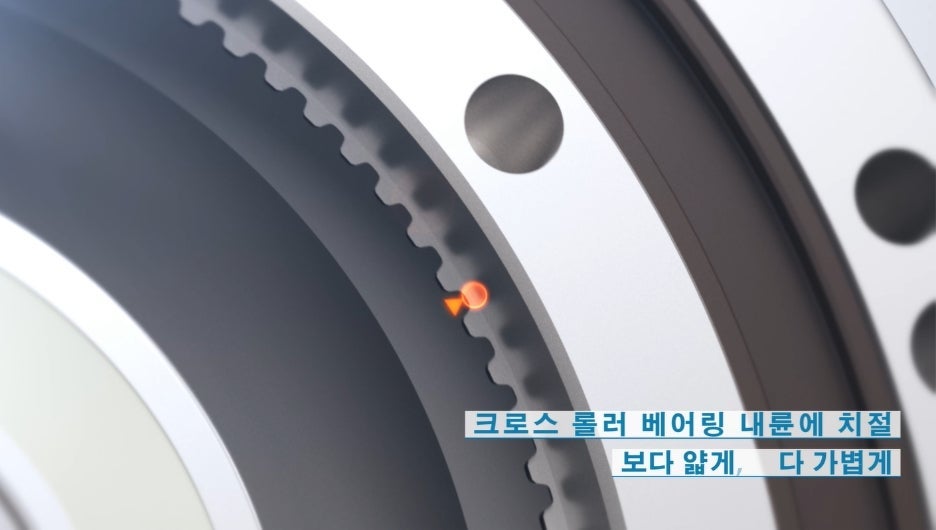

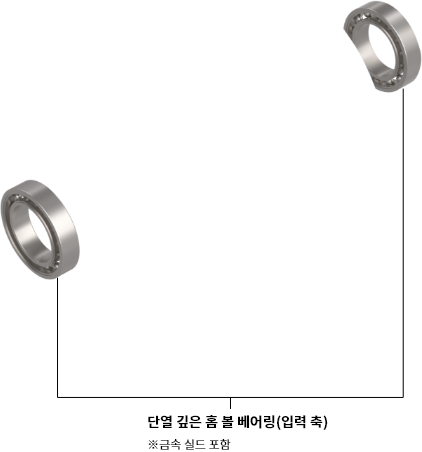

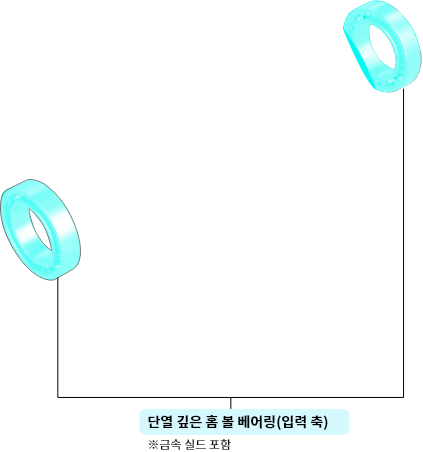

【특징】편평·경량·입력 베어링 내장

감속기 자체의 슬림·경량화와 더불어 입력 베어링을 내장하고 있으므로 고객의 장치 설계 시에는 더욱 경량·콤팩트를 실현하실 수 있습니다.

DGF type 사용상의 주의

윤활/봉입재등(씰재)에 대하여
공장 출하 시에는 감속기 내부에 그리스가 주입되어 있습니다.

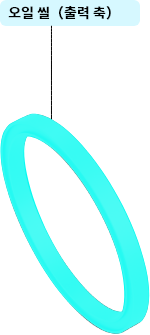

단, 입력축의 오일 씰은 장착되어 있지 않습니다.
필요에 따라 장치 측에 그리스 누출을 방지하는 씰 등을 붙여 주십시오.

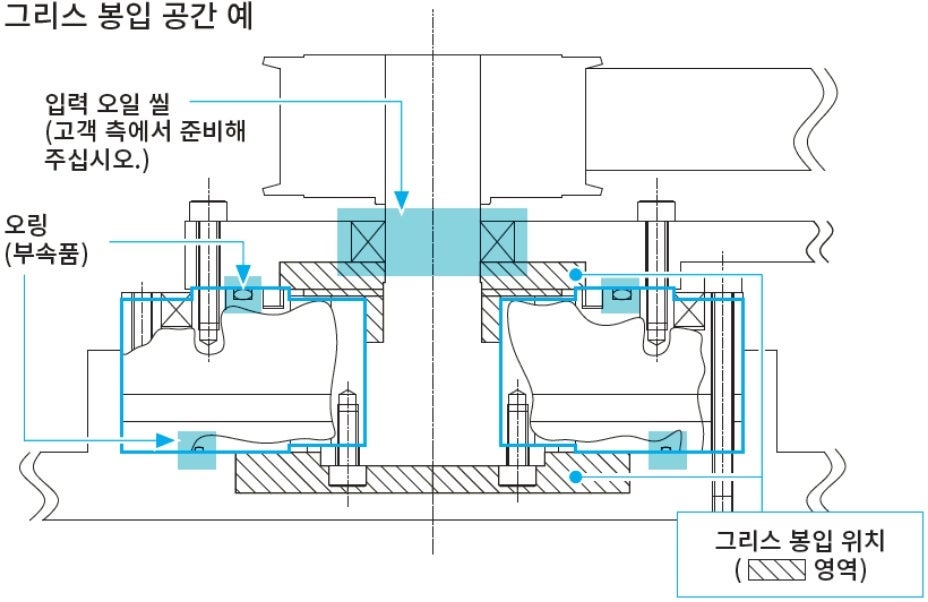

【중요】 장치 측 공간 용적의 70%~80%까지 당사 전용 그리스(별매)를 봉입해 주십시오.*Grease density : 0.9 g/cm3

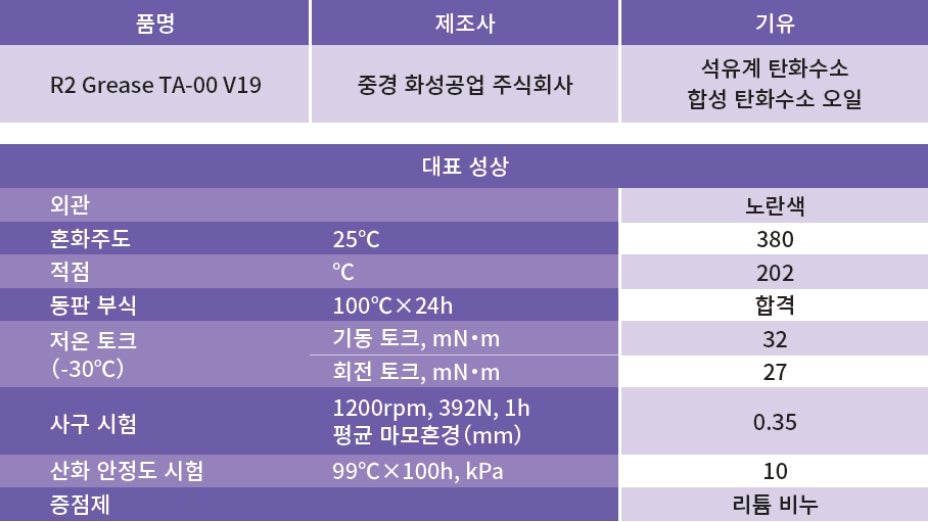

그리스에 관한 주의사항
1. 당사 전용 그리스 이외를 사용하거나 규정량 외의 그리스를 봉입한 경우, 성능 저하, 조기 파손의 원인이 될 우려가 있습니다.
2. 오염물·수분 등이 들어가지 않도록 주의하십시오.

상기 수치는 대표값이므로 제조 로트에 따라 약간 다릅니다.
사용 온도 범위: -30℃~130℃
취급 주의
・소방법에서는 비위험물에 해당합니다.
・직사광선을 피하고 통풍이 잘되는 곳에 보관하십시오.
・"안전 데이터 시트"(SDS)를 확인한 후 사용하십시오.

※장치 측의 공간 용적이 24cm3인 경우
그리스 봉입량=<공간 용적>24cm3×<그리스 밀도>0.9g/cm3×<충진율>75%=16.2g

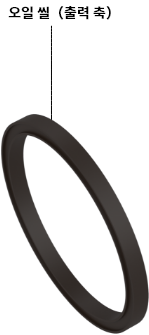

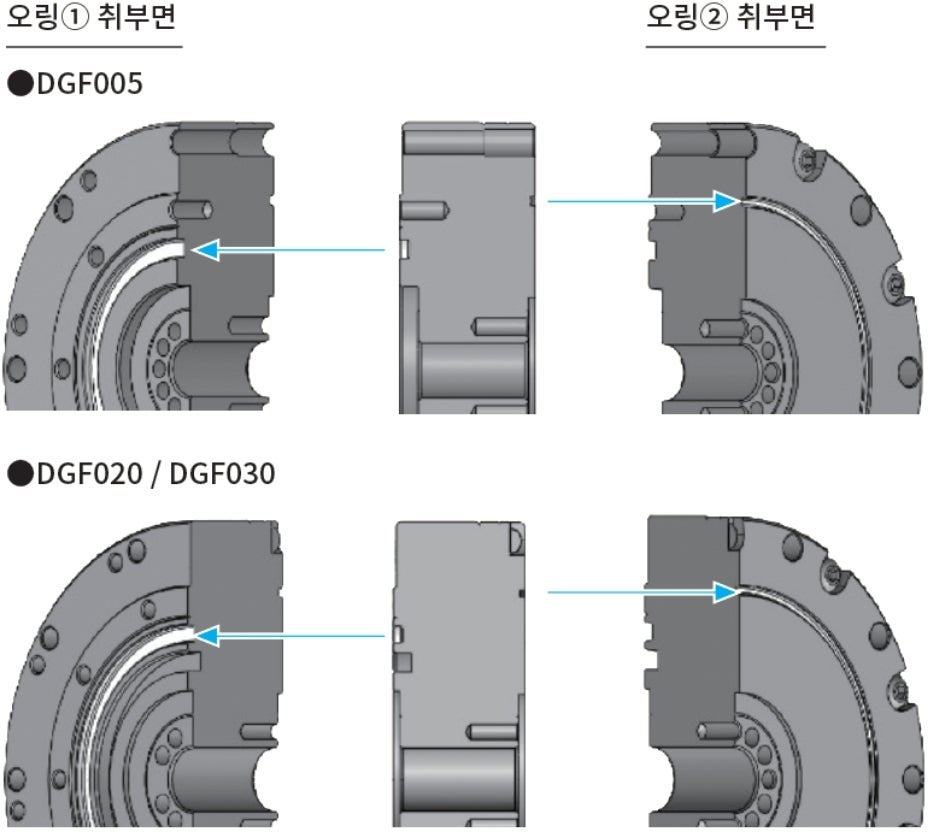

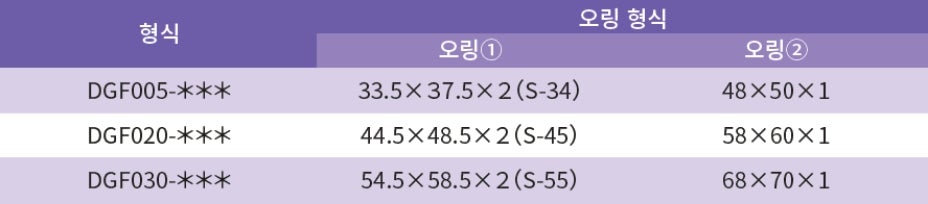

■본 제품을 설치할 때는 부속 오링(2종류)을 사용하십시오.

오링에 관한 주의사항
1. 사용 전에 오링에 흠집이 없는지 확인하십시오.
2. 이물질·오염물이 부착되거나 혼입되지 않도록 설치하십시오.
3. 오링이 비틀리지 않도록 설치하십시오.
4. 오링이 말려 들어가지 않도록 설치하십시오.
