제품 정보
콤팩트하고 정밀도가 높은 강력한 구동을 실현.
5 형번
외경: 71mm・81mm・95mm・110mm・142mm
3 감속비
1/19・1/29・1/59
특주 사양 제안
매거진용 감속기
#30 머시닝 센터용 매거진 구동부에서 사용하실 수 있습니다!
액추에이터 구동 유닛（모터 제조사 대응 사례）
중공 DD 모터와의 유닛화 실현!
회전 중심부에서 중공 구조 형성 가능!
턴 테이블 구동 등에서 사용하실 수 있습니다!

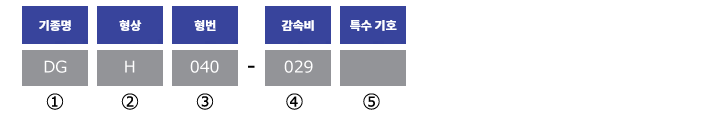

형식
| ①형식 | DG 시리즈 |
|---|---|
| ②형상 | H: 대구경 중공 |
| ③형번※ | 010: 10N·m |
| 030: 29N·m | |
| 040: 44N·m | |
| 080: 82N·m | |
| 150: 153N·m | |
| ④감속비 | 019: 1/ 19 |
| 029: 1/ 29 | |
| 059: 1/ 59 | |
| ⑤특수기호 | 특수 사양인 경우에는 추가 확인 기호가 들어갑니다. |
※각 크기에서의 출력 축 정격 토크값을 프레임 번호(형번)로 표기
선정 순서
고강성 감속기는 다음 순서로 선정할 수 있습니다. 자세한 내용은 카탈로그를 다운로드하십시오.
1
사용 조건에서 출력 축 측에 가해지는 평균 부하 토크의 산출
2
-1
평균 출력 회전 속도 산출
2
-2
감속비 결정
2
-3
평균 입력 회전 속도 산출
2
-4
최고 입력 회전 속도 산출
3
사용 조건이 성능표의 값을 충족하는지 확인
4
감속기 수명 시간 산출
PDF 카탈로그
표지를 누르면 다운로드용 페이지로 이동합니다.
고객 정보를 입력해야 할 필요가 있으므로 양해 부탁드립니다.
연락처
선정 방법이나 사양 구조에서 불명확한 점이 있으면 부담 없이 문의하십시오.
연락처
연락처
●브라더 인터네셔널 코리아
기어모터 사업부 (한국)
TEL: 02-570-9440
E-mail: gtr.nissei@brother-korea.com
●주식회사 닛세이
해외영업과 (일본)
TEL: +81-566-92-5312
FAX: +81-566-92-7002
oversea@nissei-gtr.co.jp
