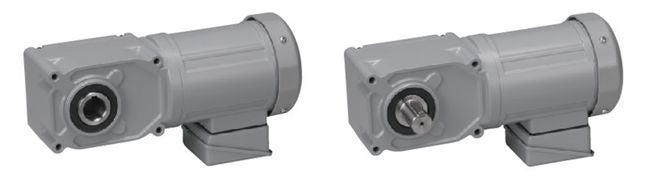

동심 중공/중실축(F3) (0.1kW~2.2kW)
특징
고효율/저소음
HRH 기어는 열처리 후 CBN 연마를 하고 열처리에 의한 변형을 잡음으로서 고효율, 저소음 및 긴 유효 수명 제공
대칭 양면 설치
동심/양면 플랜지로 원하는 대로 설치 가능
페이스 장착 설치
양측의 장착 구멍에 탭 포함
긴 유효 수명(씰링)
유효 기간이 긴 독자적인 씰링 구조 채택
모터 용량 및 감속비
| 모터 용량 | 감속비 | ||
|---|---|---|---|
| 삼상 | 단상 | 중공축(F3S) | 중실축(F3F) |
| 0.1kW | 100W | 5~1500 | 5~240 |
| 0.2kW | 200W | 5~1200 | 5~240 |
| 0.4kW | 400W | 5~600 | 5~240 |
| 0.75kW | – | 5~300 | 5~240 |
| 1.5kW | – | 5~240 | 5~60 |
| 2.2kW | – | 5~120 | 5~30 |
모델 구성 요소
- 기어 모터
- 브레이크 장착 기어 모터
- 방수/옥외(IP65) 기어 모터
- 방수/옥외(IP65) 브레이크 장착 기어 모터
- 감속기(양축형)
- S형 감속기(지정된 모터와 호환)
모터 용량이 0.75kW~2.2kW인 모델은 고효율 IE3 기어 모터입니다.
