기어 모터 / 감속기
주문방법・사양기호 목록

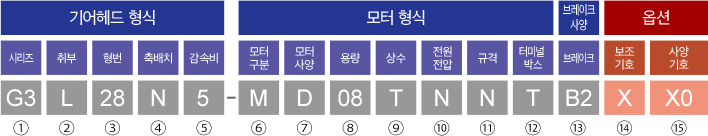

주문 방법・사양 기호 목록
옵션 제품 주문 방법
1.형식 끝에 ”X” 그리고 사양 기호를 추가하여 주문하십시오.
2.복수의 옵션을 지시하실 경우, 명판에 표기되는 순서는 아래 표의 "명판 표기 순서"와 같습니다.
(예) 교류 결선A [AA], 단자박스 위치(위쪽) [TZ], 구멍 위치(아래쪽) [H6], 엔코더(100R/P) [X0]를 지시하실 경우
형식의 보조 기호 "X" 다음에 표기되는 사양 기호는 X0TZH6AA의 순서로 표기됩니다.
옵션 사양 기호 목록
| 옵션품명 분류 | 사양 기호 | 내용 | 명판 표기 순서 |
|---|---|---|---|
| 모터 후방부 특수 사양 |
X6 | 반부하쪽 모터 축을 연장시켜 출하합니다. | 1 |
| X0 | 엔코더(100P/R)를 장착하여 출하합니다. | 2 | |
| X1 | 엔코더(1024P/R)를 장착하여 출하합니다. | ||
| X7 | 강제 팬을 장착하여 출하합니다. | 3 | |
| 단자박스 위치 변경 |
CC | T형 단자박스용 케이블 그랜드를 동봉하여 출하합니다. | 4 |
| T3 | 단자박스 위치를 모터 반부하 쪽에서 봤을때 (오른쪽)으로 변경합니다. | 5 | |
| T6 | 단자박스 위치를 모터 반부하 쪽에서 봤을때 (아래쪽)으로 변경합니다. | ||
| T9 | 단자박스 위치를 모터 반부하 쪽에서 봤을때 (왼쪽)으로 변경합니다. | ||
| TZ | 단자박스 위치를 모터 반부하 쪽에서 봤을때 (위쪽)으로 변경합니다. | ||
| H3 | 단자박스 구멍의 방향을 모터 반부하 쪽에서 봤을때 (오른쪽)으로 변경합니다. | 6 | |
| H6 | 단자박스 구멍의 방향을 모터 반부하 쪽에서 봤을때 (아래쪽)으로 변경합니다. | ||
| HZ | 단자박스 구멍의 방향을 모터 반부하 쪽에서 봤을때 (위쪽)으로 변경합니다. | 수동 개방 레버 위치 변경 |
R1 | 수동 레버 (오른쪽 아래) 위치를 변경합니다. | 7 |
| R3 | 수동 레버 (오른쪽) 위치를 변경합니다. | ||
| R6 | 수동 레버 (아래쪽) 위치를 변경합니다. | ||
| R7 | 수동 레버 (왼쪽 아래) 위치를 변경합니다. | ||
| R9 | 수동 레버 (왼쪽) 위치를 변경합니다. | ||
| RZ | 수동 레버 (위쪽) 위치를 변경합니다. | 브레이크 결선 정류기 내장 |
AB | 단자박스 내부에 정류기를 내장하여 교류 차단(B)용 결선을 시켜서 출하합니다. |
8 |
| AA | 단자박스 내부에 정류기를 내장하여 교류 차단(A)용 결선을 시켜서 출하합니다. |
||
| DC | 단자박스 내부에 정류기를 내장하여 직류 차단용 결선을 시켜서 출하합니다. |
||
| 출력축 추가 가공 |
40 | 출력축을 축단 탭 장착으로 변경합니다. (G3 시리즈 실내 사양은 표준으로 축단 탭이 장착되어 있습니다.) |
9 |
| F2 | 중공축의 출력축 내경을 φ25에서 φ20로 변경합니다. | ||
| F3 | 중공축의 출력축 내경을 φ30에서 φ25로 변경합니다. | ||
| F4 | 중공축의 출력축 내경을 φ35에서 φ30로 변경합니다. | ||
| F5 | 중공축의 출력축 내경을 φ45에서 φ35로 변경합니다. | ||
| F6 | 중공축의 출력축 내경을 φ45에서 φ40로 변경합니다. | ||
| F7 | 중공축의 출력축 내경을 φ55에서 φ45로 변경합니다. | ||
| F8 | 중공축의 출력축 내경을 φ55에서 φ50로 변경합니다. | ||
